CAD三維傾斜面怎么用

當編輯三維實體時,可利用【切斜面】命令將孔、槽等特征沿矢量方向,并指定特定的角度進行切斜操作,從而創建拔模的效果。

調用【切斜面】命令有如下幾種常用方法。

功能區:單擊【實體編輯】面板上的【傾斜面】按鈕

工具欄:單擊【實體編輯】工具欄上的【傾斜面】按鈕

菜單欄:執行【修改】>【實體編輯】>【傾斜面】命令

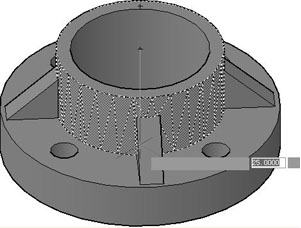

執行以上方法后,在【繪圖區】選擇要切斜的面,并指定切斜面參照軸線的基點和另一端點,然后輸入傾斜角度,按回車鍵或單擊鼠標右鍵即可完成切斜實體面操作,如圖1

CAD傾斜面怎么使用

圖1

【實戰】切斜實體面

命令:_solidedit

實體編輯自動檢查:SOLIDCHECK=1

輸入實體編輯選項[面(F)/邊(E)/體(B)/放棄(U)/退出(X)]<退出>:_face

輸入面編輯選項[拉伸(E)/移動(M)/旋轉(R)/偏移(O)/傾斜(T)/刪除(D)]<退出>:_taper     //調用【傾斜面】命令

選擇面或[放棄(U)/刪除(R)]:找到一個面。                                              //選擇要傾斜的面

選擇面或[放棄(U)/刪除(R)/全部(ALL)]:                                      //單擊右鍵結束選擇

指定基點:

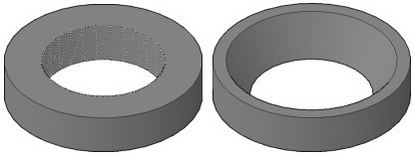

指定沿傾斜軸的另一個點:                                               //依次選擇上下兩圓的圓心,如圖2所示

指定傾斜角度為-10                                                         //輸入傾斜角度

已開始實體校驗。

已完成實體校驗。

輸入面編輯選項

[拉伸(E)/移動(M)/旋轉(R)/偏移(O)/傾斜(T)/刪除(D)>:                      //按回車鍵或Esc鍵結束操作

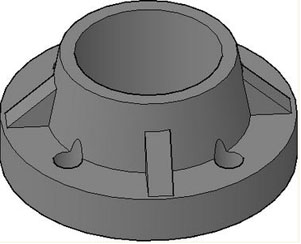

3 通過以上操作即可完成傾斜面的操作,效果如圖3所示。

CAD傾斜面怎么使用

圖2

CAD傾斜面怎么使用

圖3

提示:在執行傾斜面時傾斜的方向,由選擇的基點和第二點的順序決定,并且輸入正角度則向內傾斜,負角度則向外傾斜,不能使用過大角度值。
