CAD怎樣編輯標注文字位置
在繪制圖紙中,我們常用到文字字體標注來對圖形對象形狀和位置的定量化說明,CCFSHZ.SHX字體是CAD常用標注字體,為了更加方便、快捷的標注圖紙中的各個方向和形式的尺寸,中望CAD提供了線性標注、角度標注等多種標注類型。有時在創建尺寸標注后,如果未能達到預期效果,還可以對尺寸標注進行編輯。為達到繪制圖紙的最好的效果,我們最常用到的就是編輯標注文字位置。
啟動【標注文字編輯】命令有如下兩種常用方法
命令行:輸入DIMTEDIT。
工具欄:?jiǎn)螕簟緲?biāo)注】工具欄中的【編輯標注文字】按鈕。
通過以上任意一種方法執行該命令,然后選擇需要修改的尺寸對象,此時命令行提示如下。
為標注文字指定新位置或[左對齊(L)/右對齊(R)/居中(C)/默認(H)/角度(A)]:
其各選項含義如下。

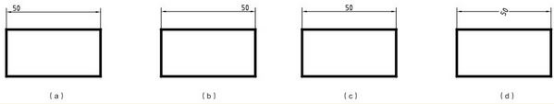

左對齊:將標注文字放置于尺寸線的左邊,如圖1(a)所示。
右對齊:將標注文字放置于尺寸線的右邊,如圖1(b)所示。
居中:將標注文字放置于尺寸線的中心,如圖1(c)所示。
默認:恢復系統默認的尺寸標注位置。
角度:用于修改標注文字的旋轉角度,與“DIMEDIT”命令的旋轉選項效果相同,如下圖1(d)所示。
圖1
