CAD尺寸垂直標注
垂直標注可以僅使用指定的位置或對象的垂直部分來創建標注
【實戰】創建尺寸垂直標注
1.啟動中望CAD軟件,任意打開一副圖
2.輸入DIMLINEAR命令,在命令行提示下,捕捉左下角點

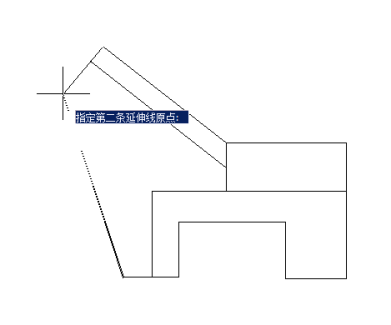

3.在繪圖區中,捕捉左上方合適的角點,向左引導光標

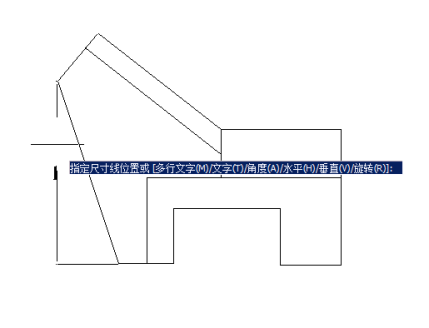

4.至合適位置之后,單擊鼠標左鍵,即可創建尺寸垂直標注
