CAD怎樣繪制構造線
1.點擊菜單欄【繪圖】>【構造線】啟動構造線繪圖命令。
2.按照命令行輸入提示，在命令行輸入“b”，按Enter鍵，選中二等分選項繪制構造線。

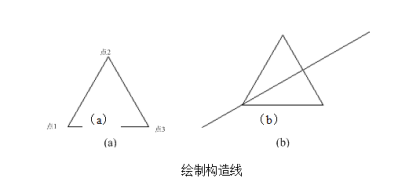

3.在繪圖區選取圖一圖形的點1作為角頂點
4.在繪圖區選取圖一圖形的點2作為角起點
5.在繪圖區選取點圖一圖形的3作為角的端點，按Enter鍵結束。就會完成構造線的繪制
命令行的操作提示如下。
命令: _xline 指定點或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: b
（選中二等分選項）
指定角的頂點: （選擇點1）
指定角的起點: （選擇點2）
指定角的端點: （選擇點3，按Enter鍵）
推薦閱讀：CAD怎么拉長圖形
