CAD三維鏡像怎么用

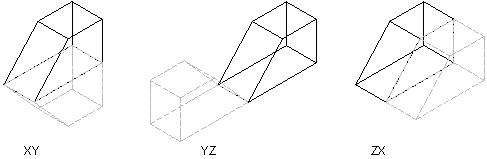

三維鏡像是以對象作為鏡像平面創建三維鏡像副本。
三維鏡像使用方法：
【菜單項】: 修改 > 三維操作 >三維鏡像
【命令行】:MIRROR3D
以一平面為基準，創建選取對象的反射副本。
命令行信息:
選擇對象: 選擇對象
確定鏡面平面: 對象(E)/上次(L)/視圖(V)/Z軸(Z)/X-Y面(XY)/Y-Z面(YZ)/Z-X面(ZX)/<3點面(3)>: 指定一個點，或輸入選項，或按 ENTER 鍵
【Z軸】
以平面上的一點和垂直于平面的法線上的一點來定義鏡像平面。
面上點: 指定一個點 1
面的Z軸(法線)上點: 指定一個點 2
刪除原來對象? <否(N)>>: 輸入 Y 或 N ，或按 ENTER 鍵
若輸入 Y ，將刪除選取的對象，保留該對象的鏡像副本。若輸入 N ，保留原始對象，并在當前圖形文件中創建鏡像副本。
【X-Y面、Y-Z面、Z-X面】
以 xy、yz 或 zx 平面來定義鏡像平面。若輸入 XY ，命令行提示如下：
XY面上點: 指定一個點 1
通過選擇的選項的不同，上一命令行中的“XY面上點”可更換為“YZ面上點”、“ZX面上點”。
刪除原來對象<否(N)>>: 輸入 Y 或 N ，或按 ENTER 鍵
若輸入 Y ，將刪除選取的對象，保留該對象的鏡像副本。若輸入 N ，保留原始對象，并在當前圖形文件中創建鏡像副本。
推薦閱讀：CAD如何刪除三維實體面
