CAD怎么画角度斜线
使用XLINE命令可以绘制出无限长的构造线,利用它能直接绘制出水平、竖直、倾斜及平行的任意角度斜线,作图过程中使用此命令绘制定位线或绘图辅助线是很方便的。
命令启动方法:
菜单:【绘图】>【构造线】
命令行输入:XLINE或简写XL
【实战】使用XLINE命令画任意角度斜线
命令:_xline 指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:V
//选择“垂直(V)”选项
指定通过点:ext //使用延伸捕捉

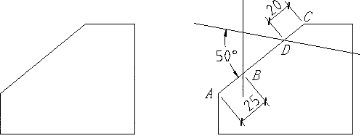

于25 //输入B点到A点的距离,如图1右图所示
指定通过点: //按Enter键结束命令
命令:XLINE //重复命令
指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:A
输入构造线的角度(0)或参照(R):r //选择“参照”选项
选择线段对象: //选择线段AC
输入构造线的角度<0>:-50 //输入角度值
指定通过点:ext //使用延伸捕捉
于20 //输入D点到C点距离
指定通过点: //按Enter键结束命令
结果如下图右图所示
命令选项:
指定点:通过两点绘制直线。
水平(H):绘制水平方向上的直线。
垂直(V):绘制垂直方向上的直线。
角度(A):通过某店绘制一条与已知线段成一定角度的直线。
二等分(B):绘制一条平分已知角度的直线
偏移(O):通过输入偏移距离绘制平行线,或指定直线通过的点来创建平行线。
