CAD圖形旋轉水平

想把CAD圖形旋轉成水平,可以有以下兩種方法:

方法一:

參照法旋轉。啟動旋轉命令后在提示輸入角度選擇“R”,按空格鍵,在在提示輸入?yún)⒄战菚r(shí)指定圖形的兩個端點,然后輸入絕對角度值。

方法二:

對齊的方式旋轉。先繪制相應角度的直線,輸入命令“AL”。這時指定對象上的源點,與參考上的目標點。即可完成相應角度的旋轉。

【實戰】

先在你的圖形左下角 畫十字正交線,然后在你的圖形中選一個中點Q與正交中點O作直線a,然后以正交的水平線來鏡像a得到P點,然后用旋轉命令,以原點o為中心點旋轉,終點選擇鏡像的端點P就行。

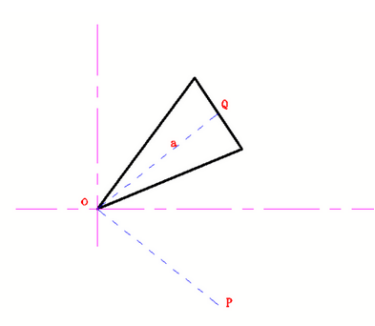

(旋轉前)

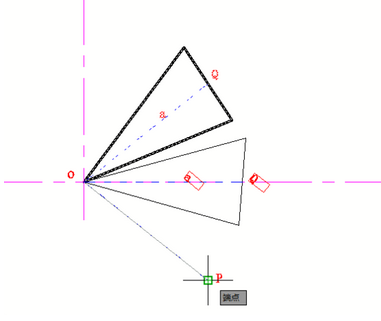

(旋轉后)
