我们在CAD使用过程中，需要在面图上描绘一些不轨者的图形，或者是我们自己设计一个签名，如果用直线或者多线段的命令太费劲，我们不仅画起来不得心应手，还要不停的回车确定我们的坐标点，我们不禁会想要问一句，CAD是否提供了随手画的功能呢？
答案是肯定的。虽然这个命令我们在菜单中找不到，但是中望CAD一直这个命令。那就是SKETCH(草图; 素描)。CAD的徒手画就是根据光标的移动绘制的一系列连续的线段。
徒手画由多条直线段所组成，在开始绘图之前，必须设置最短线段的长度，也就是命令提示的“记录增量”。纪录增强却小越短，草图就越精确，但太短的线段会大幅增加文件的大小。，默认值是1，自己可以根据描绘精度的需要进行设置，也可以直接在图中拾取一段长度作为记录增量。
徒手画的基本操作步骤

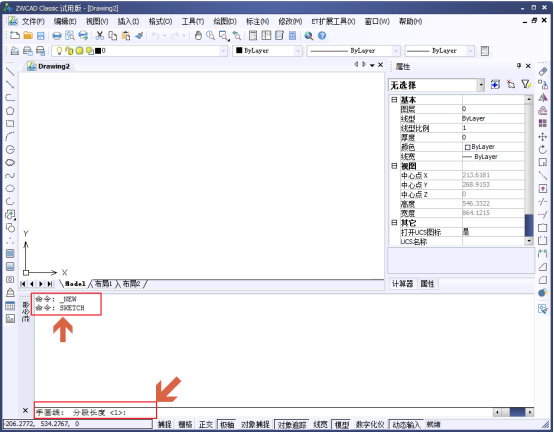

1.我们打开中望CAD，在命令行中输入SKETCH，回车。
2.设置记录增量，也就是基本线段长度。可以输入长度值，也可以在图中拾取。
3.单击，指定起点，开始描绘。
4.移动光标，绘制暂时的徒手描绘草图。
5. 单击，相当于提笔停止描绘。
再次单击可以继续绘制其他图形，如果绘制错误，可以输入E后移动光标擦除刚绘制的线段。输入R(记录)或回车可以结束绘制并将绘制的图形保留在图中。
要想用好此功能，除了要了解命令的每个参数的作用和使用方法外，最重要的是掌握如何控制鼠标，有兴趣的可以自己试试。
