我們?cè)诶?a href="http://www.gzxksb.com/" target="_blank">CAD來繪制我們的墻線的時候,我們會用那種笨拙的方法。那就是一根根的畫出我們的墻線,這種方式只是適合與初學者。當我們能夠熟練的操作CAD的時候,我們可以利用CAD的多線命令來快速的繪制我們的墻線了。
下面我們來看看如何操作,大家有需要可以參考參考
不想要一根根來畫墻線的話,咱們就利用CAD中的多線命令來畫吧,參考下圖。

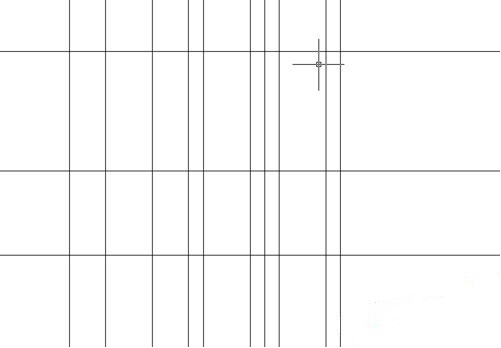

1、先在cad中畫出軸線,形成軸線網。

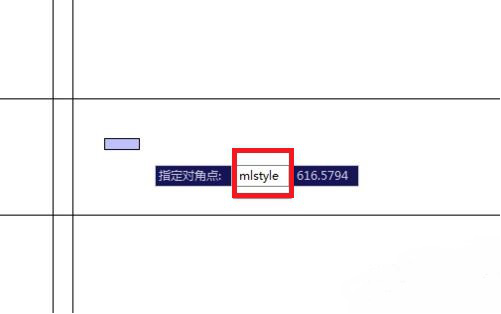

2、畫完軸線網后,在命令行輸入“mlstyle”命令敲回車鍵。
3、彈出新建多線樣式,單擊新建填寫多線名稱單擊繼續。
4、彈出新建多線樣式窗口,在圖元中點擊添加按鈕,將一項偏移改為1.2中間為0第三項改為-1.2點擊確定。

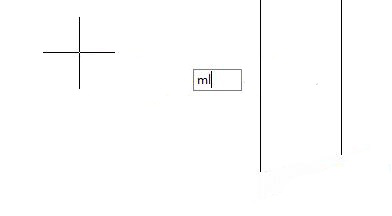

5、設置完成后,在命令行輸入“ml”命令敲回車鍵。

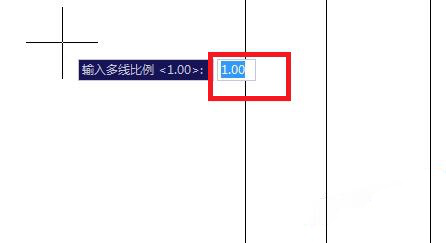

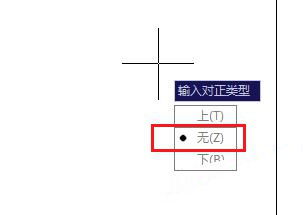

6、命令執行后,輸入對正j將對正輸入類型改為無,在輸入比例s將輸入多線比例改為1。

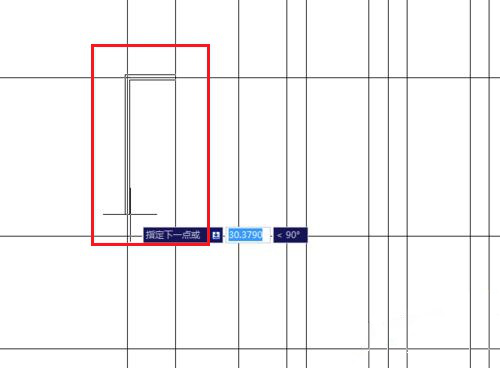

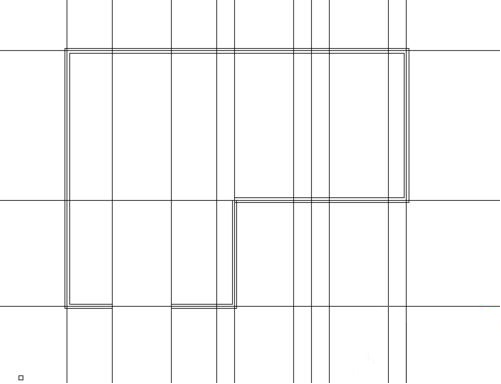

7、設置完成后,在軸線網中制定多線起點,單擊起點后按照?qǐng)D紙要求畫出墻線。

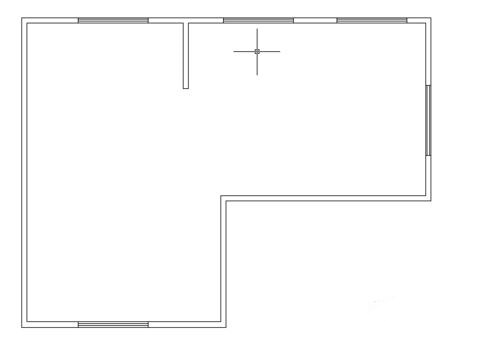

8、墻線全部畫完后根據圖紙進行修剪就行了。
注意事項:墻線偏移要根據實際墻厚來設置哦。
