當我們在使用CAD時，會遇到要把圖形傾斜，這時候我們直接輸入角度就可以得到傾斜的圖了，但是當我們遇到的圖形是斜的，我們需要將其變正，這時候，我們該如何操作呢。
我們來看看下面的步驟吧。

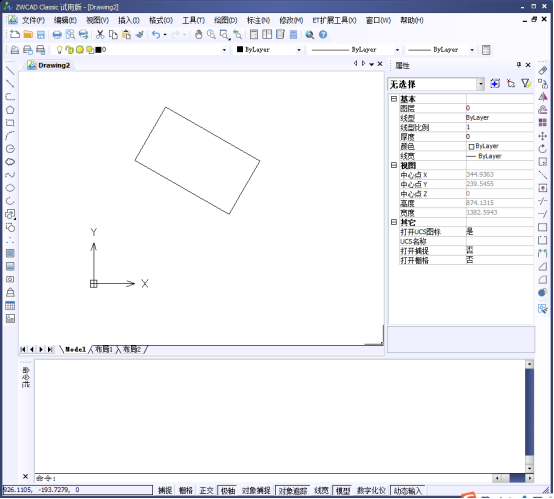

1.首先，我們先打開我們的中望CAD，打開斜著的圖形

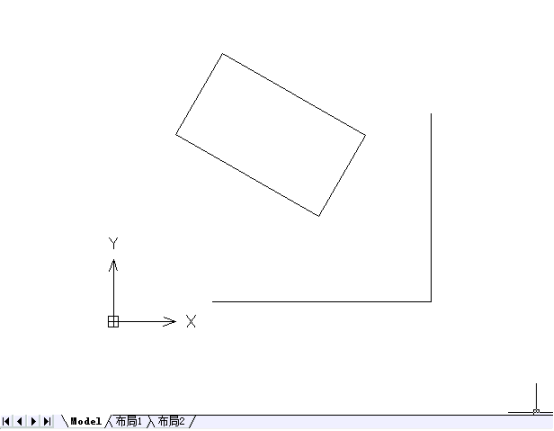

2.我們在需要旋轉的圖形的有變化兩條垂直的直線， 如下圖所示

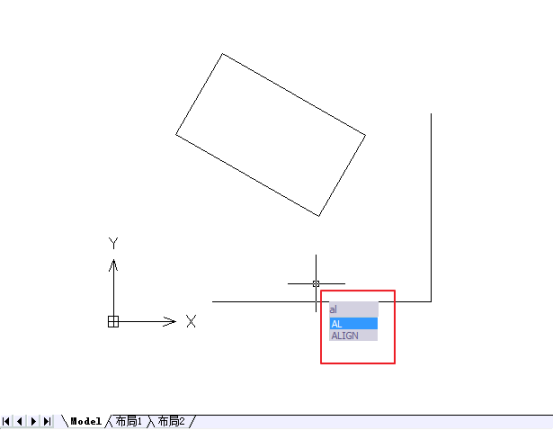

3.這時，我們再輸入【al+空格鍵】

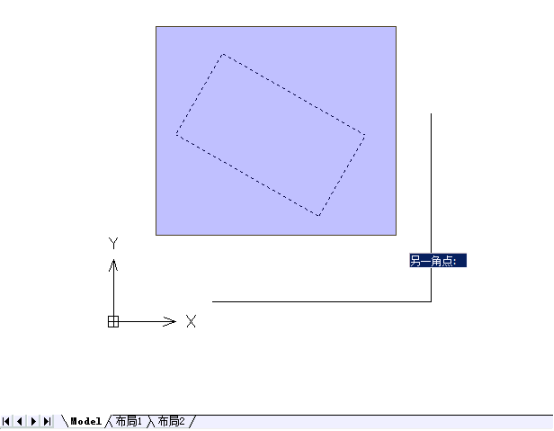

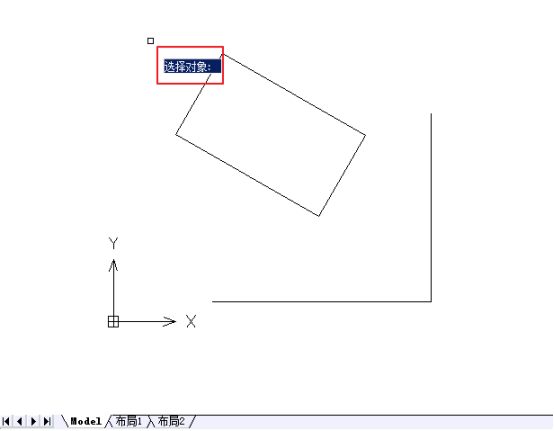

4.選擇我們需要旋轉的對象，并且空格鍵按下。

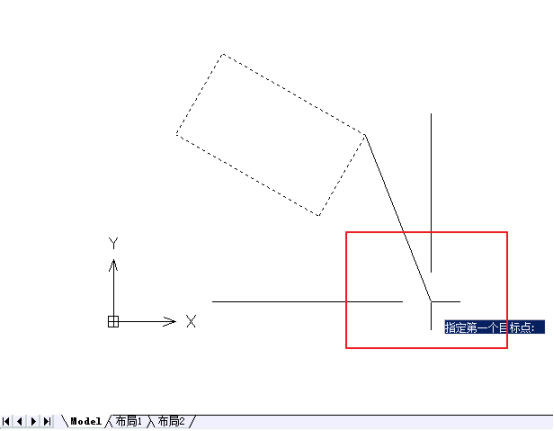

5.選中的圖形會變成虛線，然后我們點擊選擇對象的一點連接到垂足。

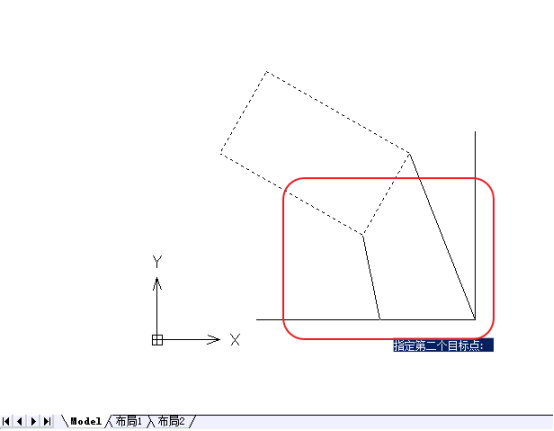

6.選擇對象的另一點連接到下面一條線的 任意一點。

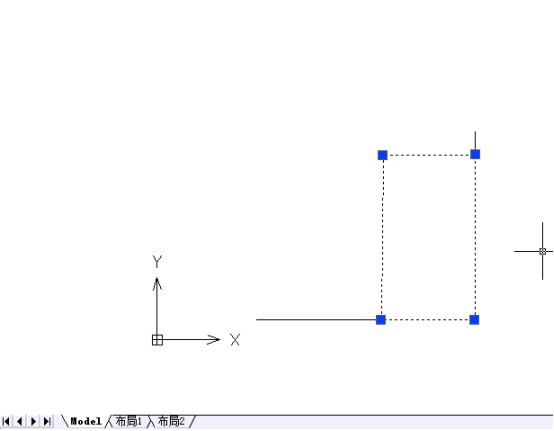

7.然后我們再按下空格鍵，我們就可以看到了，我們的長方形就變正了。
以上就是我們是傾斜的圖像變正的操作啦。
