CAD中常用到的都是图块,而组(GROUP)用到的人却不多,而且在CAD的菜单栏中找不到这个命令。那么CAD中的这个组的创建组和编辑组有什么意义呢?


我们来解析一下。

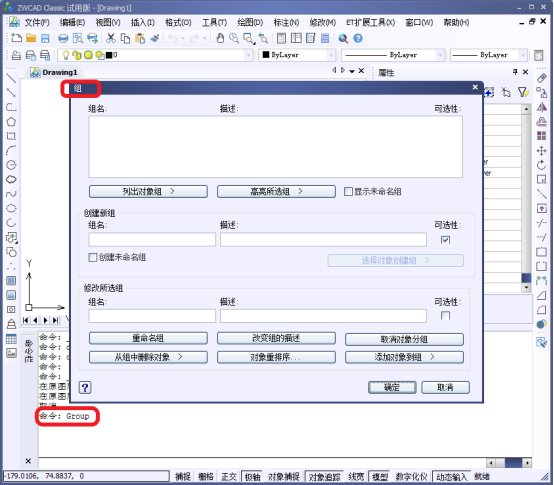

组简单的来说就是一个命令的选择集,当对象进行分组后,就可以通过名单或者名字将这个组内的对象一次性的选中,在我们中望CAD中只有输入【G(Group)】这个命令来创建组,输入这个命令后会弹出下面的对话框。


CAD中的组(Group)的创建组和编辑组,与图块的区别


1. 创建组

创建组很简单,取好名字或勾上“未命名的”后,点“新建”按钮,然后在图中选择要编组的图形,组就完成了。


2. 编辑组

在对象编组对话框中还提供了一系列修改组的功能,从上面选中组名后,点这些按钮可以从组中删除、添加对象,分解组,将组分解,对组进行重命名。注意其中一个“可选择的”按钮,每个组都有“可选择的”状态,点了此按钮可以切换此状态,当“可选择的”设置为否时,虽然创建了组,但从图中不能直接通过组来选择组内对象。


那么就有人问了 组和图块的区别又是什么呢?


组就是一个选择集,主要为了方便选择,组中的对象仍是完全独立的。而图块主要应用于图纸中会重复使用的一些图形,例如机械零件、建筑的门窗等等,图块相当于一个由多个图形组成的集合,一旦定义后,可以在图纸中重复引用。插入的块参照作为一个独立的对象,当然可以利用参照编辑或块编辑对图块定义进行修改,修改了图块定义后,所有图块参照会自动更新。


图块可以重复利用,方便修改,可以定义属性文字,在CAD高版本还可以定义参数和动作来生成动态块,正是因为图块具有如此多的特性,在CAD中应用非常广泛。
