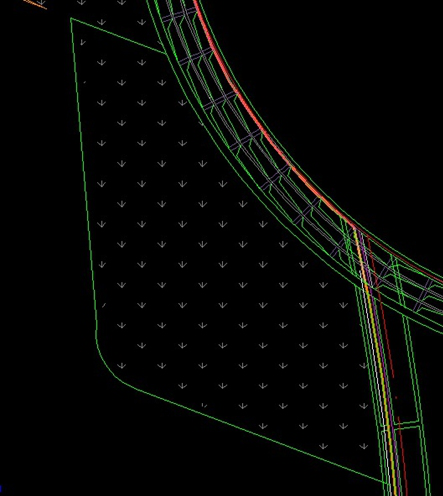

在形狀比較復雜(有直線和弧線在一起)的時候,如果原先沒有描好邊界線,要計算面積,則要使用多段線命令(pl)用CAD計算復雜圖形面積的方法來描好邊界線,再用求面積命令(aa)并選對象(o)來求得已描好的圖形的面積。以如下圖形實例:


用CAD計算復雜圖形面積的方法


1) 輸入pl,按空格執行


2)一般選擇左下角(形成一個習慣以免最后忘記從哪里開始點的)點第一點


用CAD計算復雜圖形面積的方法


3)當后面要描是直線時,直接一個一個點擊各個轉角點


4) 當要描的是圓弧時,輸入a,空格,轉為畫弧線模式,再輸入s,空格,




采用經過第二點的方式來畫弧線(一般這是最為方便的),點擊弧線中段的某一個交點(當沒有交點時,設置自動捕捉里面的中點要選中,以便選擇弧線的中點作為第二點)為第二點,


用CAD計算復雜圖形面積的方法


再點弧線的另一端點,就描好了這一段弧線


用CAD計算復雜圖形面積的方法


(這是圓弧的,有時不是圓弧,就暫且按圓弧一小段一小段盡量貼近的方式描過去)。


5) 當后面的還是圓弧時,繼續輸入s,空格,重復畫弧線。


6) 當后面是直線時,輸入字母l,空格,轉為描直線模式。



(轉為直線時,一定要前一段弧線已經畫完才能轉換,不然還在畫弧線當中cad不能理解該輸入的參數,當已經輸錯時,按一下Esc鍵可退出這一個參數的輸入)。


7) 有時覺得前一段線(直線弧線均同)不滿意時,輸入u,空格,可取消前一段線,



重復輸入u和空格,可一段一段往前取消,退回去,而不用全部重來。


8)畫完最后一段時,應點回最初開始的那一點,輸入c,空格,封閉該區間,這樣,就描好了一整個區域的邊界線。可以用面積命令aa來求面積了。

面積命令:

輸入aa,空格,輸入o,空格(求對象的面積),選擇剛畫好的邊界線,對象的面積和周長就出來了。



注意:求得的數值為按cad圖形上圖形的尺寸來的,普通平面圖尺寸是毫米,因此面積數值應該將小數點前移6位方為平方米數值。當有些圖(如有些總平圖)直接以m為單位時,求得的面積就是m2,小數點不用前移。



注意:有些圖比例沒有按1:1對應時,應用比例縮放命令(sc)用CAD計算復雜圖形面積的方法縮放到1:1的比例,這樣求得的面積才是正確的面積。


算長度:

除上述面積命令可以同時獲得周長之外,可能局部需要加減一些長度,

直線長度:用測距命令(di)

輸入di,空格,點擊要測量距離(就是長度)的起點和終點,則這兩點間的長度(距離)就出來了,單位一般為毫米。(當要測矩形的長和寬時可點擊矩形的兩個對角點,看結果里面的x向和y向數值分別就是長和寬,斜向的矩形不適用)。

弧線長度:用測長度命令(len)

測之前,先點擊一下要測量的弧線,使其處于選中的狀態,確定是你要測的那一段,而沒有跟旁邊的線連在一起,當連在一起時,要先將它們分解(xp)用CAD計算復雜圖形面積的方法,再求該段的長度,或者該段處于剛畫好的邊界中的一段,要保留該邊界的整體性以便以后還要測量時,則再單獨畫一遍這段弧線以供測量長度之用。

輸入len,空格,選擇該段弧線,長度數值就出來了。
