一、目的:掌握極軸、對象捕捉、對象追蹤來實現視圖間長對正、高平齊。

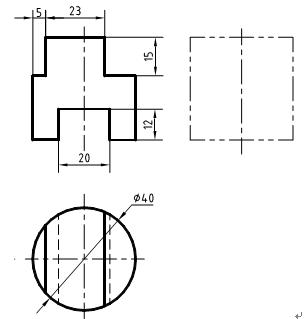

二、內容:繪制如圖所示的立體三視圖。




三、重難點提示:


1 .夾點編輯、極軸追蹤的操作。


夾點編輯:首先選擇被編輯對象,出現藍色句炳,左鍵點擊其中一藍色句炳,使藍色句炳變紅,可進行拉伸、移動、旋轉、鏡像操作。


2.對于三視圖應多采用對象追蹤來繪制,畫長對正、高平齊、寬相等很容易且簡單,少用偏移命令,多用直線、矩形和移動命令。


四、步驟:

1 .設置繪圖環境

( 1 )建立新文件:運行 中望CAD 軟件,設置繪圖區域: A4 ( 297 × 210 )。

( 2 )設置圖層(包括線型、顏色、線寬)


層名 顏色 線型 線寬

粗實線 白色 實線 (CONTINUOUS) 0.5mm

細實線 白色 實線 (CONTINUOUS) 0.25mm

中心線 紅色 點畫線 (CENTER) 0.25mm

虛線 紫色 虛線( DASHED ) 0.25mm

單擊“格式”→“線型”→“線型管理器”的全局比例因子設為 0.5 。


2 .布置視圖,完成完整圓柱體的三視圖

(1)按下狀態欄上的“極軸”、“對象捕捉”、“對象追蹤”按鈕。

(2)鼠標右擊狀態欄中“極軸”按鈕,選“設置…”選項,在極軸追蹤角設置里選擇“ 45 °”,在“對象捕捉追蹤設置”里選擇“沿所有極軸角設置追蹤”。

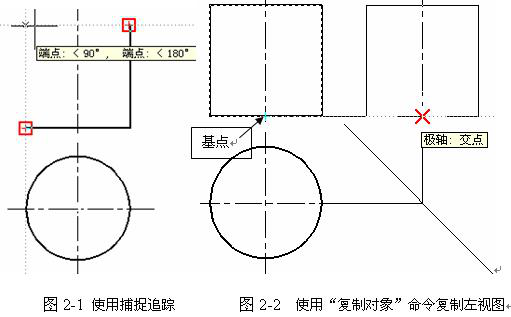

(3)調用“直線”、“圓”、“復制對象”命令并配合對象捕捉追蹤繪制完整圓柱體的三視圖。如圖 2-1 、 2-2 。


3.繪制圓柱體上部的缺口和下部的開槽。

關鍵操作:

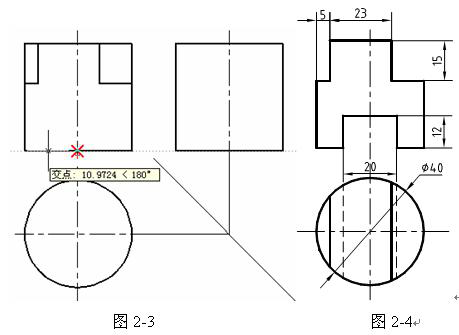

調用直線命令,捕捉交點(不要單擊左鍵),向左移動鼠標輸入距離(10)后,回車。如圖2-3。利用快速裁命令(Trim)即輸入“TR”回車二次,修剪圖形。如圖2-4。




4 .完成左視圖

關鍵操作:

單擊“直線”圖標,從俯視圖上直線與圓的交點出發,繪制輔助線與 45 °線相交,根據主視圖上切口和槽的深度,捕捉追蹤,實現高平齊,畫出切口與槽的左視圖。如圖 2-5 、 2-6 。

利用“擦除”命令,刪除多余的輔助線,保存文件為“立體三視圖 .dwg ”。
