有很多人用AI繪制分析圖的時候,需要我們間距相等的情況,然后采用CAD來導圖,但是我們CAD導圖常常會出現斷線的情況,很影響我們的工作進度和心情,我們怎么避免遮掩的情況呢,我們來看看下文提的辦法吧。


方法一:【pline線法】


1. 用CAD畫線,使用pline線,且不能使用圓弧,注意最后不用閉合命令;





2. 將CAD拖入AI,查看后沒有問題;

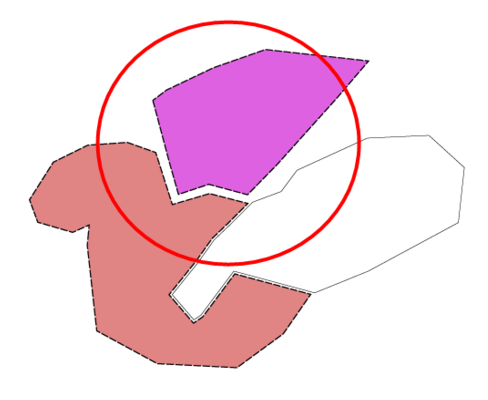

3. 發現線條都被編組了,全選,然后取消編組,線條完全閉合。


CAD導圖的時候頻繁出現斷線


方法二:【樣條曲線法】


1. CAD選取樣條曲線,然后劃線

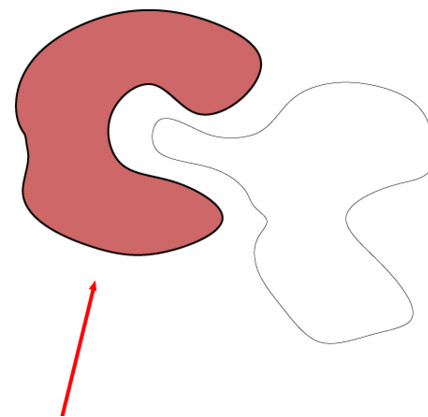

2. 將CAD拖入AI里,然后取消編組


CAD導圖的時候頻繁出現斷線

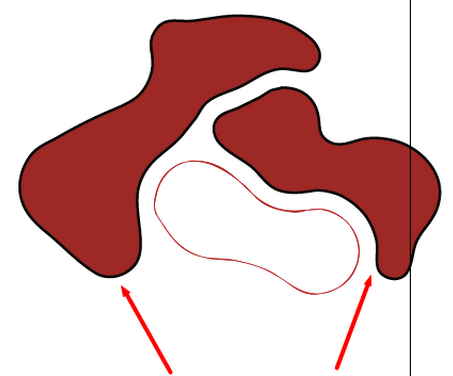

3. 然后用AI處理,發現完全沒斷線


CAD導圖的時候頻繁出現斷線


方法三:【填充法】

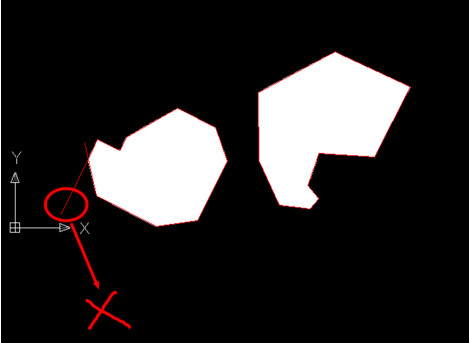

1. CAD里對線段圍合區域填充---【H】,然后刪除線條;


CAD導圖的時候頻繁出現斷線


2. 將CAD導入AI中,然后取消編組;


CAD導圖的時候頻繁出現斷線

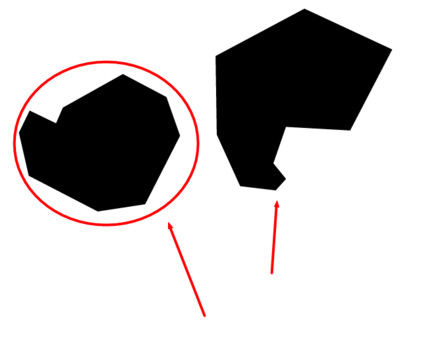

3.發現已經成面,也就是說明沒斷線。


CAD導圖的時候頻繁出現斷線


方法四:【CAD--PS--AI法】


1. 這個方法需要借助ps,首先CAD畫圖,發現很多斷線,不想處理,其實處理后導入AI仍是斷線,所以導入PS中;



2. 使用虛擬打印機導入ps


CAD導圖的時候頻繁出現斷線

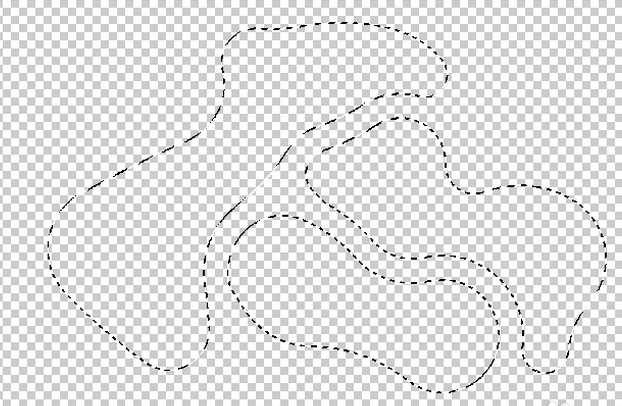

3.打開ps,選取圖像的線條。做法如下:摁住【Ctrl】鍵,然后左擊圖層即可;

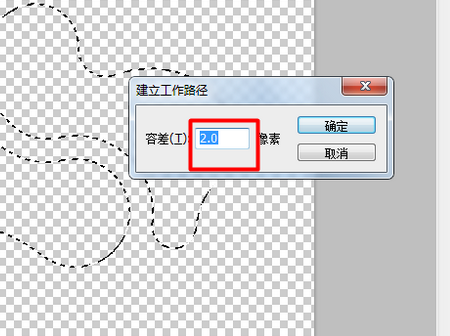

4. 然后點擊路徑,并建立路徑,像素選擇隨意,1、2即可;


CAD導圖的時候頻繁出現斷線


5. 然后導入AI中,選擇文件--導出;




6. 然后打開AI,處理下,發現沒有斷線;此種方法可以結合“將圖片轉換成CAD”軟件使用,效果不錯喔


CAD導圖的時候頻繁出現斷線




【注意事項】

【pline線】不要使用圓弧和閉合以及連接命令,否則有斷線。
