拉伸與選擇窗口或多邊形交叉的對象。
概要

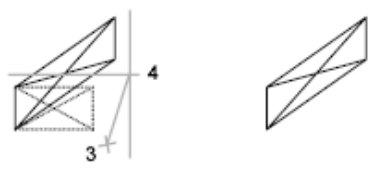

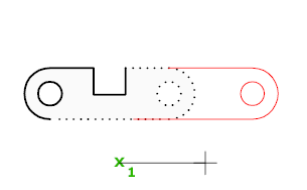

將拉伸窗交窗口部分包圍的對象。將移動（而不是拉伸）完全包含在窗交窗口中的對象或單獨選定的對象。某些對象類型（例如圓、橢圓和塊）無法拉伸。
提示列表
將顯示以下提示：
選擇對象
指定對象中要拉伸的部分。使用“圈交”選項或交叉對象選擇方法。完成選擇后，按 Enter 鍵。
STRETCH 僅移動位于窗交選擇內的頂點和端點，不更改那些位于窗交選擇外的頂點和端點。STRETCH 不修改三維實體、多段線寬度、切向或者曲線擬合的信息。
基點
指定基點，將計算自該基點的拉伸的偏移。此基點可以位于拉伸的區域的外部。
第二點
指定第二個點，該點定義拉伸的距離和方向。從基點到此點的距離和方向?qū)⒍x對象的選定部分拉伸的距離和方向。
使用第一個點作為位移
指定拉伸距離和方向?qū)⒒趶膱D形中的 0,0,0 坐標到指定基點的距離和方向。
位移
指定拉伸的相對距離和方向。
若要基于從當前位置的相對距離設置位移，請以?X,Y,Z?格式輸入距離。例如，輸入 5,4,0 可將選擇拉伸到距離原點 5 個單位（沿 X 軸）和 4 個單位（沿 Y 軸）的點。
若要基于圖形中相對于 0,0,0 坐標的距離和方向設置位移，請單擊繪圖區域中的某個位置。例如，單擊 1,2,0 處的點以將選擇拉伸到距離其當前位置 1 個單位（沿 X 軸）和 2 個單位（沿 Y 軸）的點。
