相关概念

1、尺寸标注全局比例因子DIMSCALE

在模型空间出图，当打印比例是1：n 时，如果尺寸标注的文字、箭头、尺寸线伸缩等这些标注特征值取打印出来的物理图纸上的规格。

现在，我们用图纸空间出图了，这个DIMSCALE怎么取呢？

（1）DIMSCALE＝1，因为从图纸空间出图是1：1

（2）DIMSCALE＝n，因为从模型空间到图纸空间要缩1：n

上面二种回答初看似乎都有道理，让我们来分析一下。

第一个回答强调了打印比例，因为我们过去一直说DIMSCALE与打印比例有关，现在既然是1：1打印，自然DIMSCALE＝1。

但是，我们千万不能忘了，这个尺寸标注不在图纸空间，尽管我们不在真正的模型空间标注，而是在图纸空间在激活的视口上标注，但尺寸标注作为CAD对象却毫无疑问在模型空间。既然在模型空间，让它显示在图纸空间就不得不接受视口比例的缩放，因此，这个全局比例不能为1.0。

如果尺寸就在图纸空间标注，DIMSCALE＝1是对的。注意，尺寸在图纸空间标注，前提是DIMASSOC=2，否则天下大乱！

第二个回答强调了模型空间到图纸空间的缩放，因此它是对的。但是，它这种是没有利用图纸空间的优势。把尺寸标注同其他对象等同处理。

不利用优势不算错，但这样做的问题来了，当一张图纸有多个比例怎么办？传统的模型空间出图，我们大家已经非常清楚，即把图形人为缩放，用测量比例来调整，此时的DIMSCALE不变；用图纸空间出图，不必再人为缩放图形了，测量比例始终为1.0，那么，DIMSCALE还是不变吗？如果不变，这不同的比例其尺寸标注的文字、箭头等一样大小。等分别缩到图纸空间上的视口里，由于视口比例不同，它就跟普通对象一样按视口比例缩放，一张图纸打印出来其尺寸势必大大小小。

如此说来，这个DIMSCALE要跟着变，它不对应打印比例，而是直接对应视图比例，即1：100的图形为100，1：50的图形为50。

所以，我们经常听到看到这种不严密的说法： “DIMSCALE是图纸比例因子”。

（3）DIMSCALE=0，不要去设

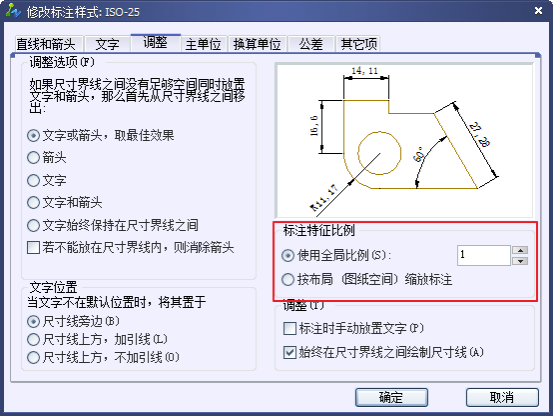

这是正确答案。用图纸空间出图，打印时以1：1，图形由视口缩小，不同视口可以设置不同的比例，尺寸标注的特征值（文字、箭头等的大小）应该是不同的，也即DIMSCALE不能是一个数。问题是CAD早注意到这一点，它为了不增加用户的麻烦，提取视口比例来代替这个值，于是用户不要再设置这个DIMSCALE了，从下图可以看出，它成了禁选，显示为0。

即便尺寸在图纸空间标注，照样可以设DIMSCALE=0，这是系统比较聪明的一点。哈哈，这样看来DIMSCALE=0乃名副其实的正解。

这样，用图纸空间既没有测量比例设置的麻烦，也没有全局比例设置的麻烦。但这有个前提：尺寸标注的特征值必须取打印出来图纸上的规格，否则，CAD提供的方便功能就没法享受。

2、DIMASO 与 DIMASSOC

DIMASO是2002之前控制尺寸标注关联性的系统变量，它的定义是：

DIMASO＝on，关联标注

DIMASO＝off，不关联标注

2002开始增加了系统变量DIMASSOC，它的定义是：

DIMASSOC＝0，分解的标注。包含单个对象而不是单个标注对象的集合。

DIMASSOC＝1，无关联标注。与其测量的几何图形一起选定和修改。

DIMASSOC＝2，关联标注。当与其关联的几何对象被修改时，关联标注将自动调整其位置、方向和测量值。布局中的标注可以与模型空间中的对象相关联。

DIMASSOC与DIMASO的关系

DIMASSOC＝1 相当于DIMASO＝on

DIMASSOC＝0 相当于DIMASO＝off

这里有一个概念要澄清：DIMASSOC＝1 称“无关联标注”，DIMASO＝on 称“关联标注”，初看是矛盾的。实际上是不同版本不同叫法，同一“关联”不同含义。

3、线型比例

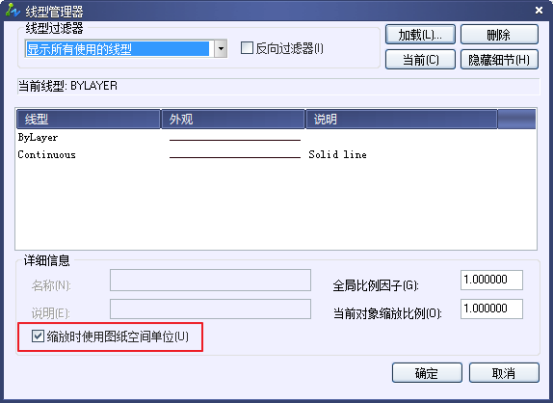

这里，我们要解决的是用图纸空间后如何设置的问题。先看下图。

这里有一个非常麻烦的概念。

如果图纸比例是1：50，那在"全局比例因子(G)"内输入50（线型规格是物理图纸上的规格），那个“缩放时使用图纸空间单位(U)”不打勾，既能在模型空间正常显示线型，也能在图纸空间"正常"显示线型（注意这个正常是加引号的正常）。而像上图那样，在图纸空间能正常显示线型，在模型空间却不能正常显示线型了。

这里为什么要有这个“缩放时使用图纸空间单位(U)”？

这就要回到前面，在一张图纸上有多个比例时，我们现在已经不是人为缩放图形，而是用不同的视口，以不同的视口比例来解决。1：100的图上画一个1：5的图，显然，这个1：5的图形很小，只是因为视口比例让它放大了。而在模型空间，这个很小的1：5的图形，用原来的线型比例，经视口放大，线型就相应放大，也即，如果是一条虚线，因为图形小，可能就显示出三段实线二段空格，到了图纸空间它当然还是三段实线二段空格，但图形大了，势必这个实线段和空格也跟着放大，那么相对与其他视口，这虚线就明显不同。

模型空间到图纸空间相当于把模型空间“打印”到图纸空间，而打印的概念我们太清楚了，就是整体缩放。这线型也不例外。

不同视口有不同比例，线型也要随视口比例缩放，但我们不希望它这样，我们要的是在一张图上同一种线型打印出来一致，就像文字或尺寸标注，一张图就一个样。

要达到这个要求，线型就必须由图纸空间来自动缩放，即在“缩放时使用图纸空间单位(U)”上打勾。但我们要注意到它的含义，它是以图纸空间的规格来设置线型比例了，图纸空间以1：1打印，那么"全局比例因子(G)"就是以图纸空间的大小来设置，如果线型规格就是按打印出的物理图纸上的规格设置的，其值就等于1.0，如果选用的是英制单位线型，公制单位出图，它就等于25.4。

这样的设置，实际就是依图纸空间为依据了，它根本不管模型空间，显然当我们回到模型空间，线型没法正常显示了。

如果你用图纸空间出图只是习惯，并且图纸就一个比例，那你用不着这么设置，按原来的模型空间设置线型，让它“打印”到图纸空间，两边都没事。也就是说，这种特殊情况，就设置全局比例因子LTSCALE，而那个“缩放时使用图纸空间单位(U)”不要去勾上。
