当新手学习用CAD绘制图形的时候,我们需要养成分析如何绘制好我们图的习惯。

在此后我们绘制过程中遇到的问题就会相应减少许多,接下来我们看一下,当我们需要绘制下图的时候,我们该注意该分析的方向是什么。

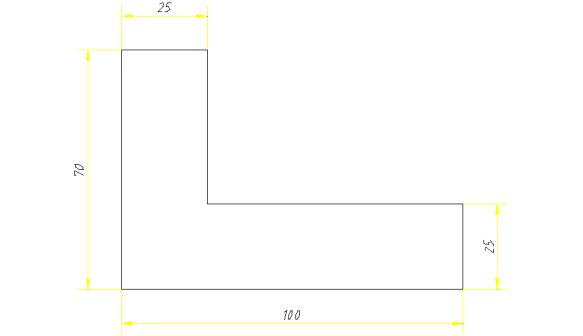

示例:


CAD初学者学习绘图分析(一)


首先需要先分析一下这个图形对象:图形中只有线段,没有圆弧等其他对象。线段中只有水平和铅垂线段。


然后在看尺寸:尺寸有100、70和两个25MM。


最后看图形的形状:形状的分析,因人而不同。但这个阶段需要大家自己练习。


形状分析一:由六个线段组成,这是最先可以想到的 使用PLINE命令配合F8功能完成此图形。

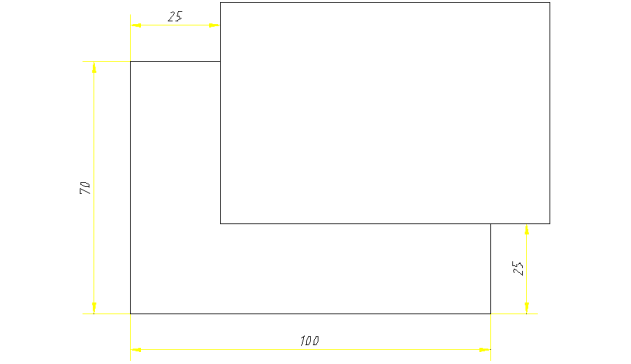

形状分析二:由一个矩形减去一个矩形组成。如图:


CAD初学者学习绘图分析(一)

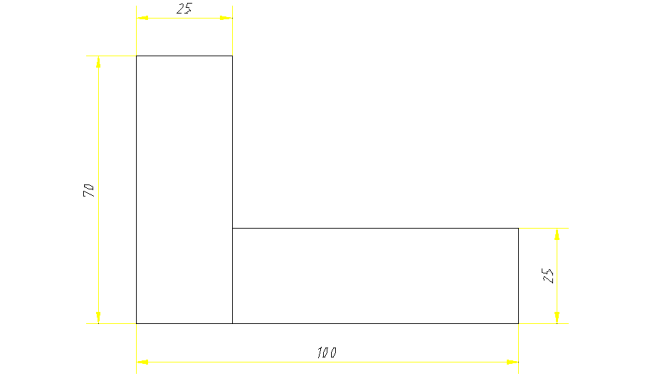

形状分析三:由两个矩形组成(有两个组成方式)。如图:


CAD初学者学习绘图分析(一)

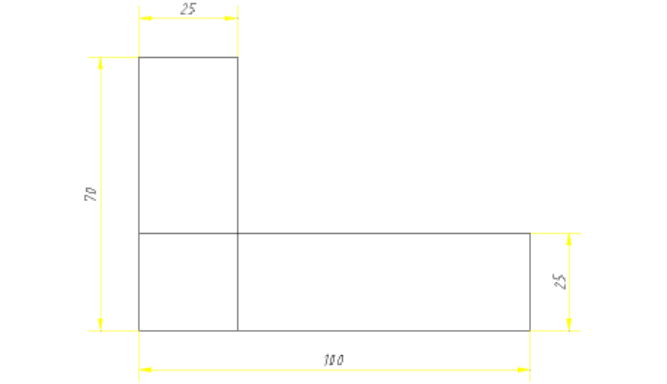

形状分析四:由三个矩形组成。如图:


CAD初学者学习绘图分析(一)


以上步骤,是我们拿来图形的分析工作,是必须的阶段。当我们有了这些分析过程,才能够有绘制此图形的方法。
