我們在CAD中繪制角度圖形的時候,我們該如何繪制?
操作步驟

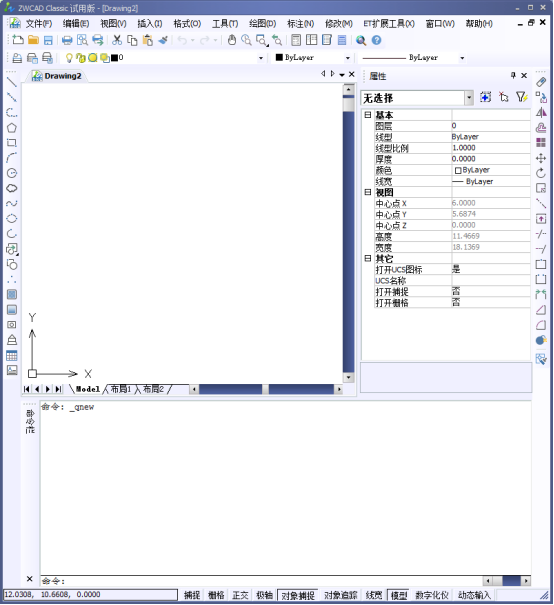

1.我們打開中望CAD

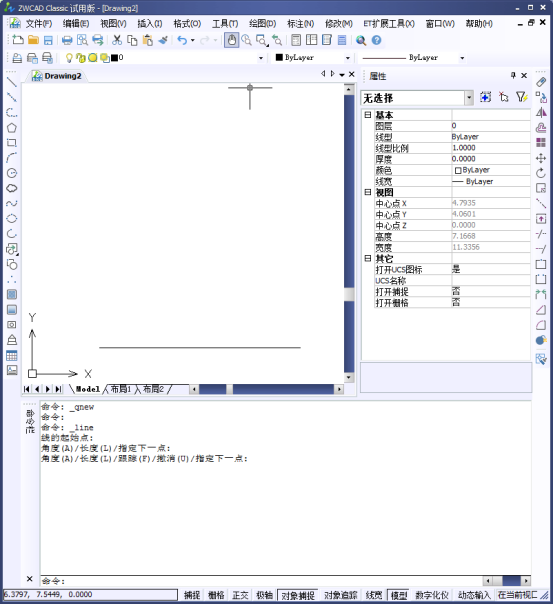

2.我們簡單繪制出一條直線,

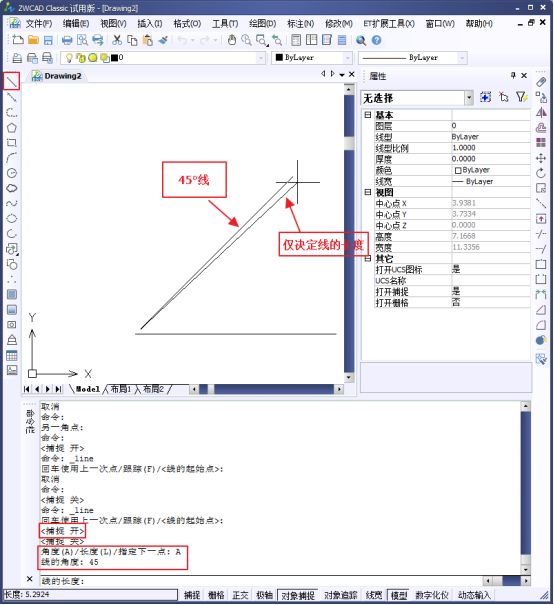

3. 再打開我們的捕捉選好端點,開始輸入命令【A】角度設定45° 就能得到下圖,我們可以控制線的長度但不能調整角度了。

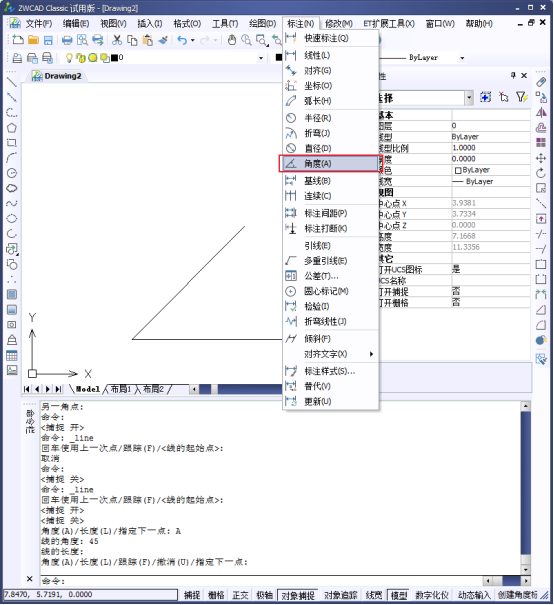

4. 然后我們選擇【標注】--【角度】

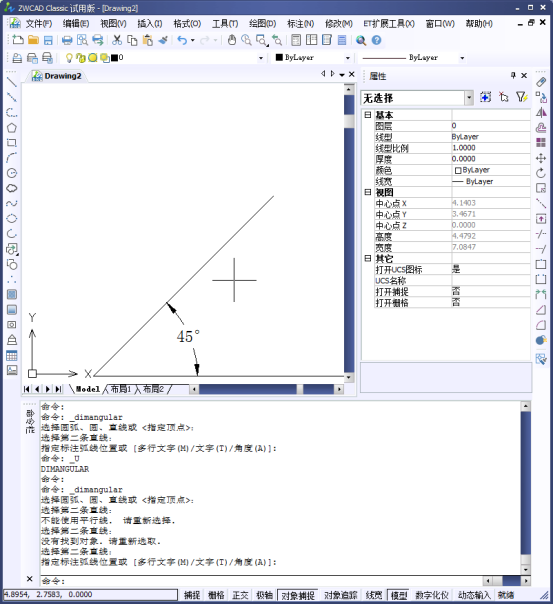

5. 對于我們的兩線角度進行標注,顯示45°。
以上。
