我們?nèi)羰窍胍?a href="http://www.gzxksb.com/" target="_blank">CAD中繪制出螺旋的圖形，我們?cè)撊绾稳ダL制螺旋呢？我們很少講到螺旋的繪制，這次我我們來詳細解說一下如何繪制螺旋。
操作步驟：
1.直接輸入命令 HELIX，或者點擊 繪圖→螺旋線 ，即可打開螺旋線繪制功能：

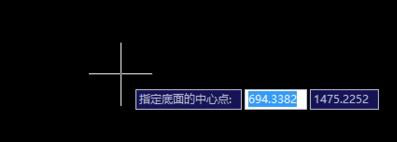

2. 在繪圖區域點擊需要繪制螺旋線的圓點：
3. 移動鼠標，或者直接輸入底面圓半徑：
4.移動鼠標，或者直接輸入頂面圓半徑：
5. 如果需要修改圓圈數，就輸入 t 之后，然后回車：

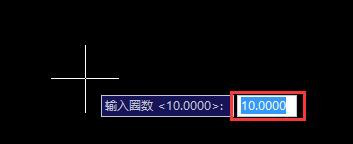

6. 輸入圈數后回車：
7.移動鼠標，或者直接輸入螺旋圈的高度，然后點擊繪圖區，即可完成螺旋線的繪制：
8. 如下圖所示，即已經完成了螺旋線(左側為俯瞰視圖，右側為3d視圖)：
