一、点命令（PO）：在绘图中起辅助作用。
绘制方式:
1. 直接在绘图工具栏上点击点按纽
2. 在绘图菜单下单击点命令
3. 直接在命令中输入快捷键PO
绘图菜单 -- 点
单点S：一次只能画一个点
多点P：一次可画多个点，左击加点，ESC停止
定数等分D：选择对象后，设置数目
定距等分M：选择对象后，指定线段长度

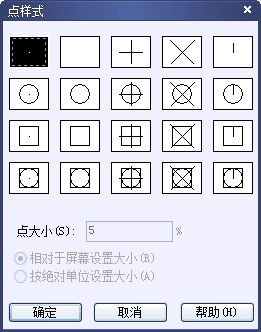

设置点的样式方法：“格式”菜单→点样式命令
在此对话框中可以选择点的样式，设定点大小。
相对于屏幕设置大小：当滚动滚轴时，点大小随屏幕分辨率大小而改变。
按相对单位设置大小：点大小不会改变。
注：在同一图层中，点的样式必须是统一的，不能出现不同的点。
二、矩形命令（REC）
绘图命令 CAD基础教程

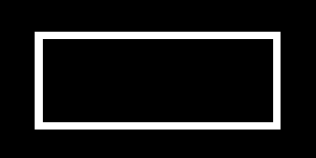

绘制矩形的步骤
方法:在命令行内输入命令的快捷键为Rec,确定,用鼠标在键在操作窗口中指定第一角点,并拖动鼠标,在命令行内输入@X,Y 确定
X为矩形在水平方向上的距离
Y指矩形在垂直方向上的距离
指定第一点 -- 如在拖出一个点后按D -- 确定这时会使用尺寸方法创建矩形方法
按完D后确定，输入矩形的长度和宽度， -- 指定另外一个角将这一点定位在矩形的内部
不指定第一点直接点击C确定，指定矩形的第一个倒角距离和指定矩形的第二个倒角距离，便可出来一个带有倒角现象的矩离。
不指定第一点而直接点击F确定，指定矩形的圆角半径，便可出现一个有圆角的矩形
宽度，在不指定第一点时直接点击W确定，指定矩形的线宽粗细。便可出现一个有粗细的矩形。
厚度，自身的厚度，相当于长方体的高度。
标高，提升物体。
三、正多边形命令（POL）:它是具有3到1024条等长边的闭合多段线创建，特点为每个边都相等。
绘制方式:
1.直接在绘图工具栏上点击正多边形按纽
2.在绘图菜单下单击正多边形命令
3.直接在命令中输入快捷键POL
绘制正多边形的步骤：
绘制内接正多形方法：为先在命令栏中输入快捷键为POL，在命令栏中输入边数，指定正多边形的中心，输入i确定，再输入半径长度
注：“内接于圆”表示绘制的多边形将内接于假想的圆。
绘制外切正多形方法：先在命令栏中输入快捷键为POL，在命令栏中输入边数，指定正多边形的中心，输入C确定，现输入半径长度
注：“外切于圆”表示绘制的多边形将外切于假想的圆。
通过指定一条边绘制正多边形的方法：在命令中输入快捷键为POL，在命令栏中输入边数，输入E，指定正多边线段的起点，指定正多边线段的端点。
