我們在CAD中需要進行對平鍵和齒輪的安裝，當這樣是我們該如何正確操作繪制我們需要的內容，大家可參考我們下列的步驟，看看是否能夠幫到大家。

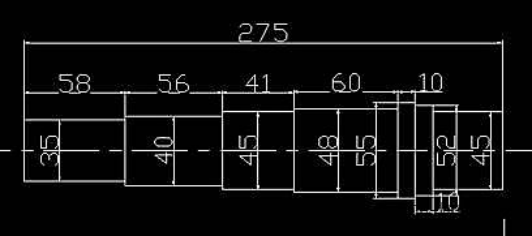

1．軸的繪制
直線根據每個軸肩的尺寸先繪制軸的一半，然后利用鏡像工具將已繪制的軸以一開始繪
制的水平中心線為對稱軸鏡像。軸由長度為58、56、41、60、10、10、30的軸段組成，而它們的對應半徑分別是17.5、20、22.5、24、27.5、26、22.5。
繪制好后，進入塊編輯器進行拉伸動作塊操作。
2．鍵
矩形繪制一長56，寬為10的矩形，選用圓角工具倒圓角，倒角半徑為5。

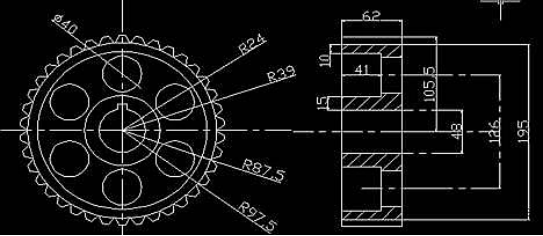

3．齒輪
齒輪剖視圖是將齒輪半解剖得到的，具體形狀和尺寸見視頻操作。
齒輪俯視圖是根據機械制圖中的“高、平、齊”的對應原則繪制的，先用直線捕捉剖視
圖上的參考點做水平拉伸做輔助線，選擇圓捕捉輔助線上的切點做輪轂外形。最后利用陣列工具繪制齒輪上的齒，齒數為38個。
繪制好后，進入塊編輯器進行縮放動作塊操作。

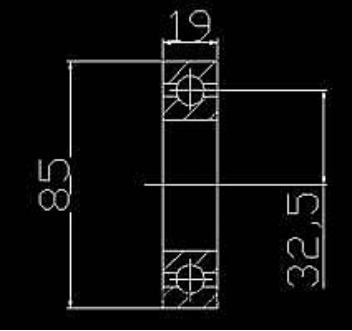

4．滾球軸承
復習工具選項板窗口，通過工具選項板窗口直接插入滾珠軸承動態塊。
工具選項板窗口操作：點擊“工具”菜單>工具選項板，在彈出的選項板中選擇機械模板中的滾珠軸承，直接插入CAD界面即可。
5．軸承蓋子

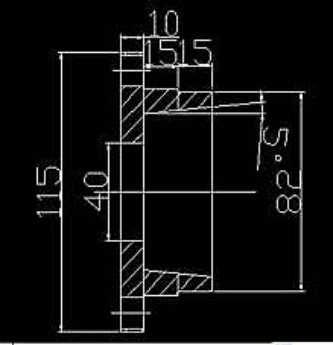

具體操作見視頻。這里要注意左軸承蓋和右軸承局部形狀不一樣，左軸承蓋在中心線位
置多一個直徑40的通孔。

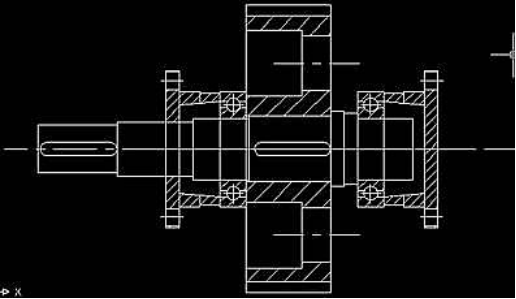

6．零件組裝
以各個零件的水平中心線為基準線，利用移動和復制功能捕捉特征點進行安裝。
裝配好后，進入塊編輯器中進行零件可見性塊操作。
7．零件標號標注
利用新增功能：項目符號和列表對裝配圖上的零件進行注釋。
操作步驟：繪圖>文字>多行文字。在彈出的文字格式對話框中單擊選項按紐，選擇項目符號和列表。
8．提取快操作數據
利用新增功能：從塊屬性中提取數據對二維CAD操作環節的塊操作信息進行數據提取。
操作步驟：工具>屬性提取。
