轴测图立体感强、直观性好,在工程上广泛应用,但其尺寸标注麻烦,许多人标注不规范,根据机械制图国家标准的规定,结合工作实践,现阐述CAD中轴测图的尺寸标注方法如下。


1、错误的标注:

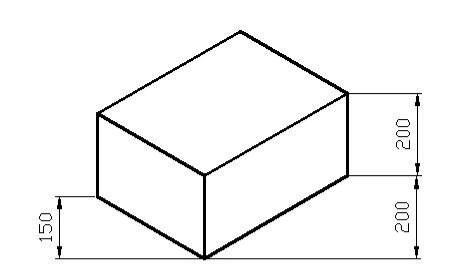

这是用“线性”标注,显然是很错误的。





这是用“对齐”标注,也不对。

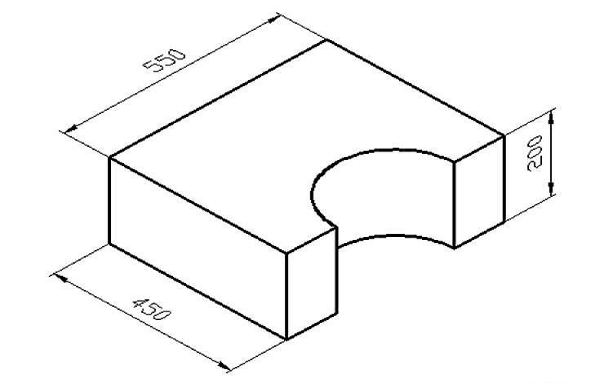

2、正确的标注是:






正确标注的原则是:

(1)尺寸数字的方向与尺寸界线的方向一致;

(2)尺寸数字与尺寸线、尺寸界线在一个平面内。


3、标注方法:

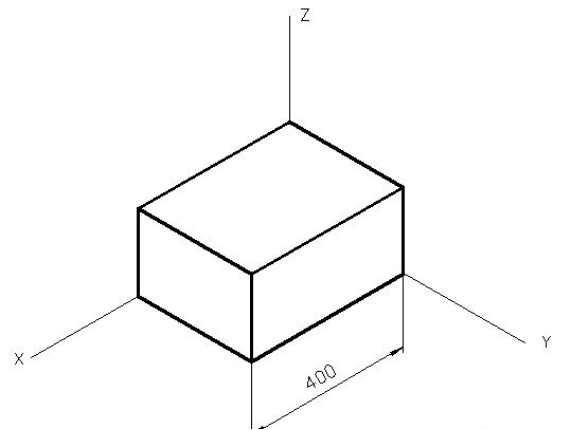

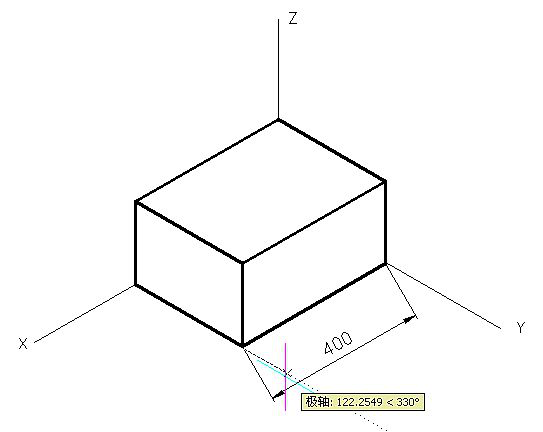

(1)用“标注”——“倾斜”菜单命令,选中400的尺寸,捕捉长方体的端点为基点,给出倾斜的方向:

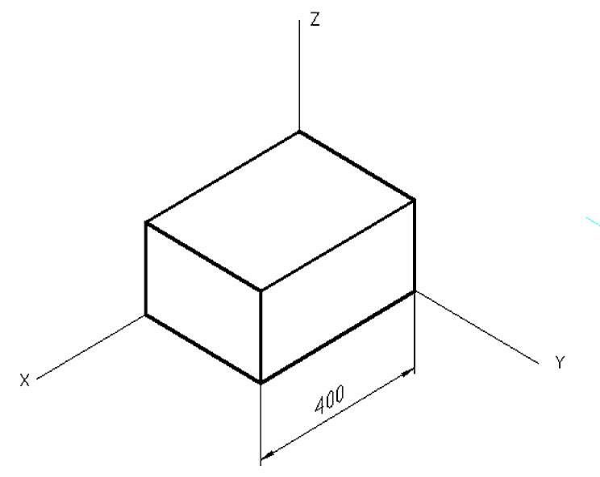

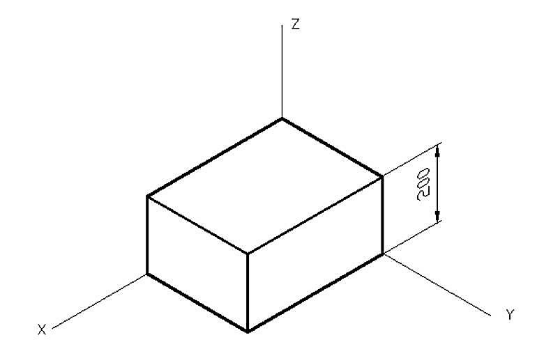

(2)确定后,尺寸界线发生了倾斜,符合了标注要求,但尺寸数字还是不正确。此时应该把尺寸数字旋转-30度:

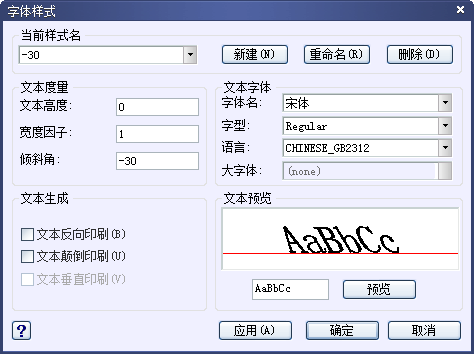

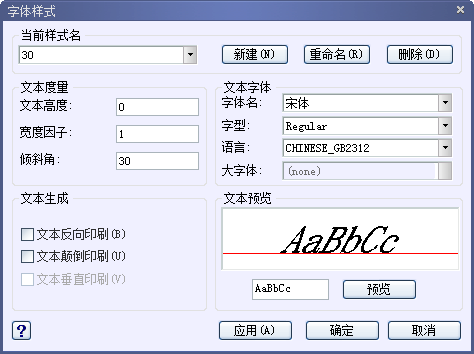

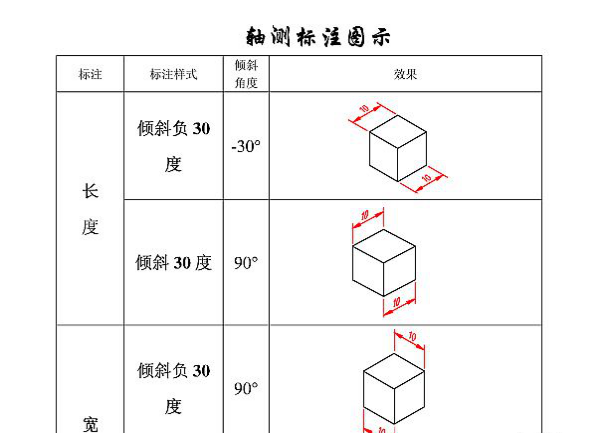

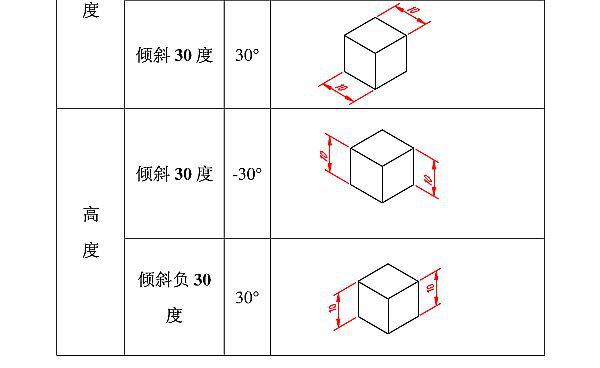

(3)打开“文字样式”,新建二个新样式,样式名为“30”和“-30”,倾斜角度分别是+30度和-30度:

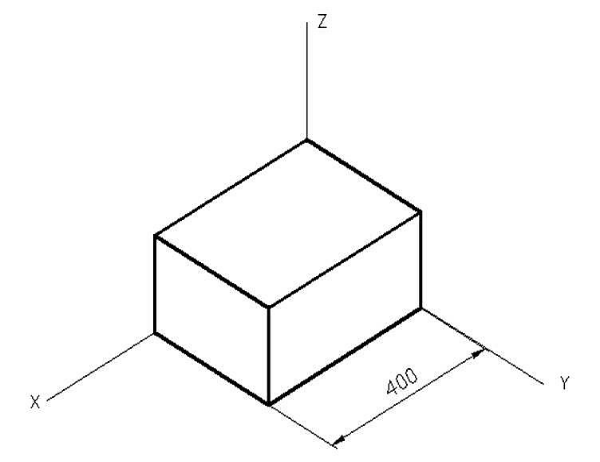

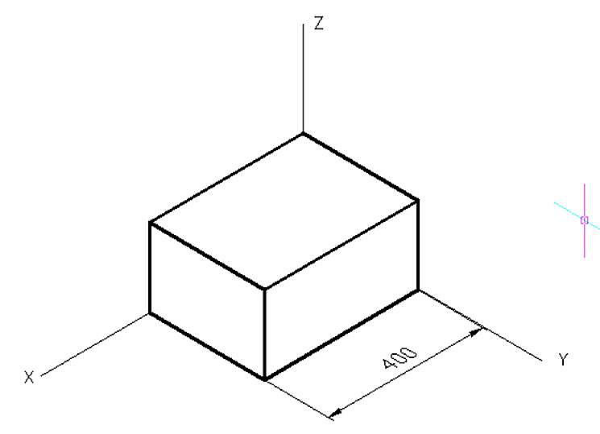

(4)选中400尺寸,将其置于-30的文字样式中,立刻得到正确的标注:

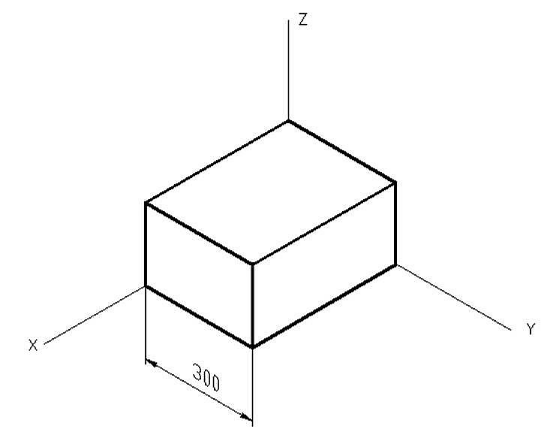

(5)同样用“标注”——“倾斜”菜单命令,给出倾斜方向,得到:

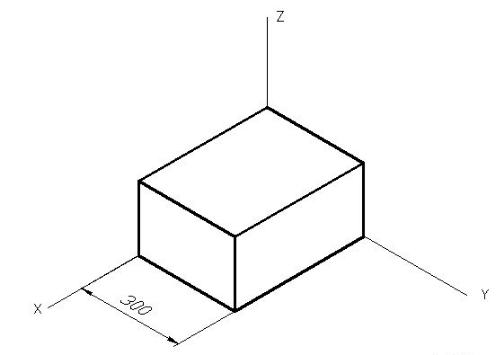

(6)将400文字旋转+30度,得到正确的标注:

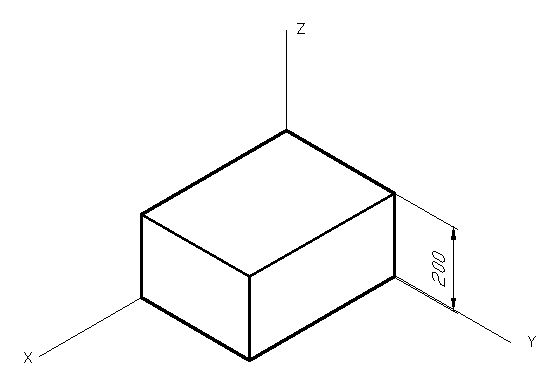

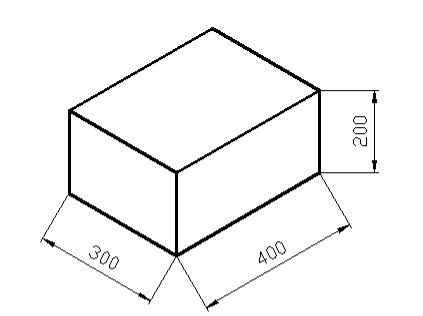

(7)用相同的“倾斜”和“旋转”方法,得到宽度和高度方向的正确标注:



4、圆的尺寸标注:


(1)圆的轴测图为椭圆,不能直接标注:

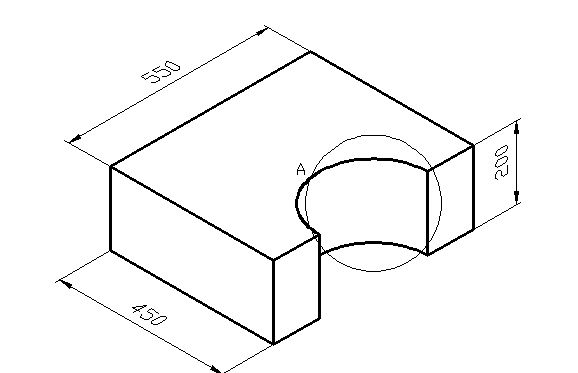

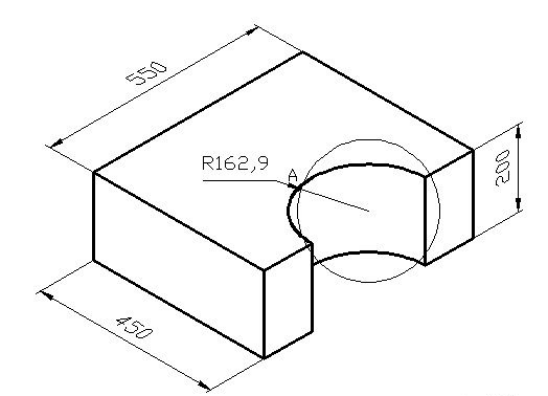

(2)以椭圆的中心为圆心,适当长为半径,画一个圆,与椭圆相交于A点:




(3)标注圆的半径,箭头尽量靠近A点,尺寸是不对的:

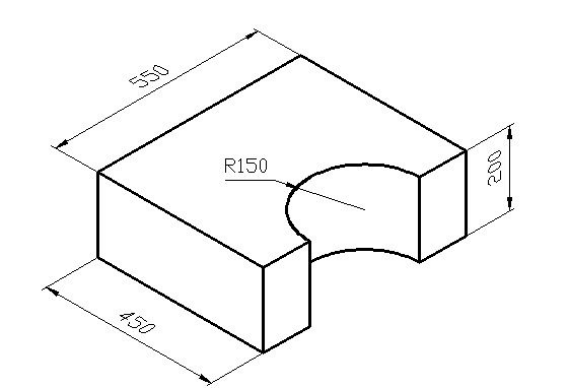

(4)用ED命令修改错误的R162.9,改为正确的R150,并删除标记A和辅助圆,得到正确的标注:
