一、绘图基础:

三视图是机械制图课程教学中的基本点和关键点,在CAD中,可以方便地绘制零件的标准三视图,即零件的主视图、左视图和俯视图。 下面以实际绘图为例,综合前面所学的绘图编辑命令,来练习三视图的绘制。


二、绘图实训:

要求按1:1比例绘制图4-1的三视图。


CAD机械制图应用基础之三视图的绘制(一)


图4-1零件轴测图


[参考步骤]


1.绘制主视图

①?打开“工具”→“草图设置”对话框,在“对象捕捉”栏设定作图所需的目标捕捉类型(如端点、中点、节点、象限点等),点击OK按钮。


②用line命令在适当位置画出主视图两条主要轴线(打开状态栏正交状态)。


③画φ38半圆。

命令:circle

指定圆的圆心或?[三点(3P)/两点(2P)/相切、相切、半径(T)]: (光标自动捕捉A点)

指定圆的半径或?[直径(D)]:19

命令:trim

选择剪切边...

选择对象:(选择直线1)

选择对象:ENTER

选择要修剪的对象,或按住Shift键选择要延伸的对象,或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: (选择上半圆)

选择要修剪的对象,或按住Shift键选择要延伸的对象,或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:ENTER


④利用夹点将直线1伸长或压缩。

命令:(选择直线),在直线上出现3个小方框,打开正交状态,选中直线端点处的小方框,鼠标外移,则直线拉伸,鼠标内移,则直线压缩,调整直线l的长度,使其长度在半圆弧以内。如图4-2(a)。

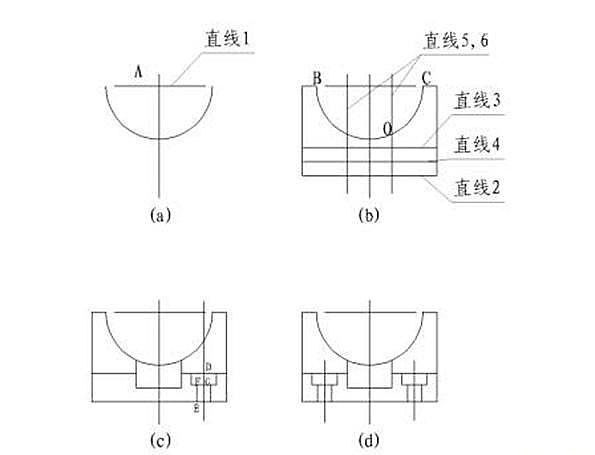

图4-2主视图绘制


⑤以B点为起点画主视图外框。

    命令:1ine

    指定第一点: (光标自动捉B点)

    指定下一点或 [放弃(U)]: @-5,0

    指定下一点或 [放弃(U)]: @0,-32

    指定下一点或 [闭合(C)/放弃(U)]:@48,0

    指定下一点或 [闭合(C)/放弃(U)]:@0,32

    指定下一点或 [闭合(C)/放弃(U)]: (光标自动捉C点)


⑥将直线2偏移,画直线3、直线4

    命令:offset

    指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>:5

    选择要偏移的对象,或 [退出(E)/放弃(U)] <退出>: (选择直线2)

    指定要偏移的那一侧上的点,或 [退出(E)/多个(M)/放弃(U)] <退出>:(在直线2上方定一点), 则画出直线4

    用同样的方法画直线3。


⑦将对称线偏移,画直线5, 画直线6

    命令:offset

    指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>:8

    选择要偏移的对象,或 [退出(E)/放弃(U)] <退出>: (选择对称中心线)

    指定要偏移的那一侧上的点,或 [退出(E)/多个(M)/放弃(U)] <退出>: (对称中心线左或右边定一点), 画出直线5或直线6

    选择要偏移的对象,或 [退出(E)/放弃(U)] <退出>: (选择对称中心线)

    指定要偏移的那一侧上的点:(对称中线右或左边定一点),画出直线6或直线5,如图4-2(b)


⑧剪切多余的线段。

    命令:trim

    选择剪切边...

    选择对象: (分别选择直线4、5、6及半圆弧)

    选择对象:ENTER

    选择要修剪的对象,或按住 Shift 键选择要延伸的对象,或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: (选择要剪切的线段)


⑨画阶梯孔的投影

    首先,利用offset命令将中心线往左或右偏移16,然后执行以下命

    命令:point

    指定点:(目标自动捕捉D点)

     命令:1ine

    指定第一点:@-4.5,0

    指定下一点或 [放弃(U)]:@0,-4

    指定下一点或 [放弃(U)]:@2,0

    指定下一点或 [闭合(C)/放弃(U)]: (自动捕捉垂直点E)

    命令:1ine

    指定第一点: (自动捕捉F)

    指定下一点或 [放弃(U)]: (自动捕捉垂直点G)

    命令:mirror(镜像复制另一部分)

    选择对象:(选择阶梯孔的投影)

    指定镜像线第一点:(自动捕捉D点)

    指定镜像线第二点:(打开正交状态,光标下移至出现另一半图形,按左健)

    删除源目标(?)[Yes/No]<N>:/如图4-2(c)


⑩复制另一个阶梯孔的投影

    首先利用夹点的压缩功能将阶梯孔的轴线压缩至适当长度,然后进行镜像复制

    命令:mirror

    选择对象:(选择阶梯孔的投影及阶梯孔轴线)

    指定镜像线第一点:(自动捕捉A点)

    指定镜像线第二点:(打开正交状态,光标下移至出现另一半投影后,按健)

    删除源目标(?)[Yes/No]<N>:/
