有的时候我们会发现,在CAD中所画的线段无法显示出来,这可能是因为没有设置好图形的界限。以下是关于如何解决这个问题的内容。

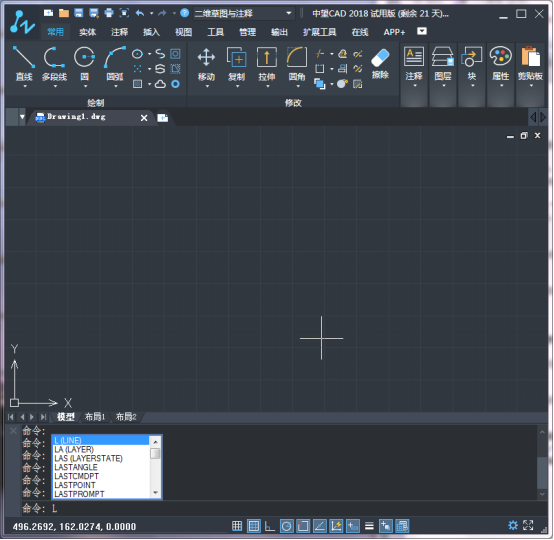

首先,在命令行输入“L”(直线的快捷命令),敲击回车键,然后随意在工作区域中点击左键,可以确认第一点。



 CAD显示不出所画的线段的解决方法

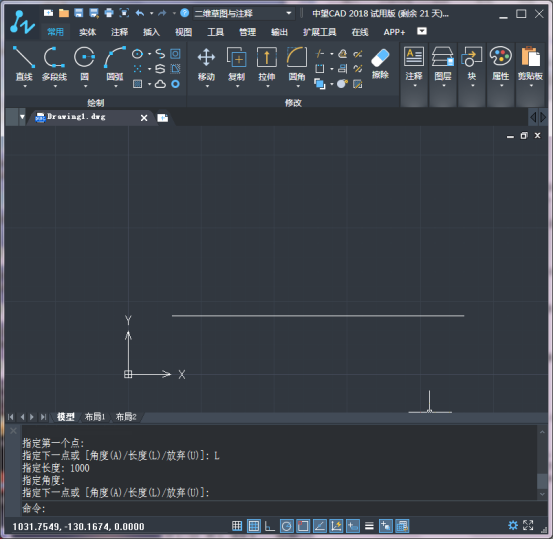

第二步,在指定下一点的提示处输入“1000”,可以知道CAD的画图界面里不能完整地显示出这条所画的直线。



 CAD显示不出所画的线段的解决方法

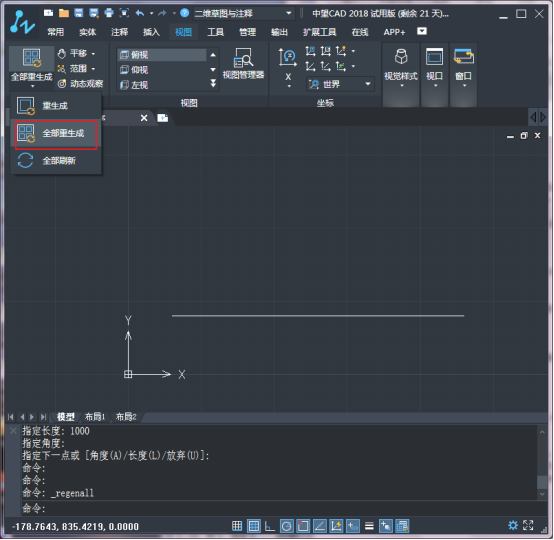

第三步,找到【视图】选项中的【全部重生成】按钮,滚动鼠标,这条直线就可以完整地显示出来。



 CAD显示不出所画的线段的解决方法



另外要注意的是,还要确定画图之前,设置的目标图形单位是毫米。这一点可以用以下方式来操作:

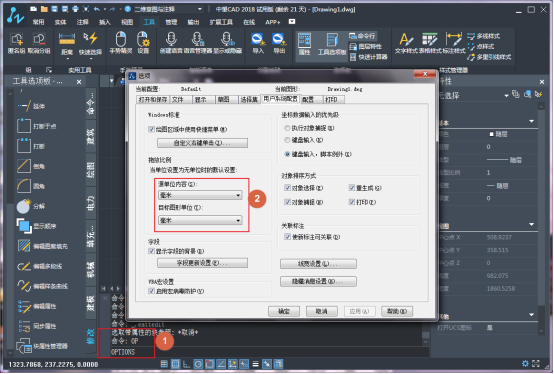

在命令行里输入“OP”,然后回车。

在【选项】对话框里点击【用户系统配置】后,将这个页面的目标图形单位和源内容单位都设置成毫米。



 CAD显示不出所画的线段的解决方法



如果想要正常显示所画的上千毫米尺寸的图形,可以在画图前将图形界限设置好。

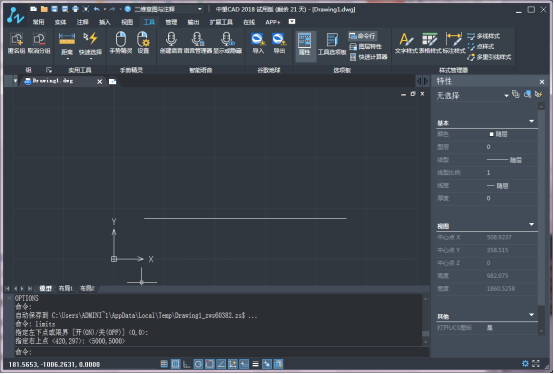

在命令行输入“limits”, 回车,待出现指定左下角点(0,0)提示下再回车一次,接下来在指定的右上角提示下输入一定的尺寸,例如(5000,5000)


CAD显示不出所画的线段的解决方法
