大家學習了圖塊的介紹后，相信都能明白塊的用處。在CAD中創建一個成功的圖塊之后，可以在實際繪圖時根據需要插入到圖形中來使用。可以說，精通CAD制圖的人，都對圖塊的創建和使用掌握得非常熟練。比如我們在做室內設計尤其是家具設計時，需要插入各種各樣的家具，如果直接在圖紙中將這些家具繪制出來將會十分麻煩，會讓大家摸不著頭腦、無從下手。如果將各個家具定義成塊然后再插入到家具設計圖紙中，將會方便很多，也能大大提高我們的制圖效率。下面，我們就來看看在CAD中是如何插入家具圖塊的。
單擊快速訪問工具欄中的【打開】按鈕，打開素材文件。

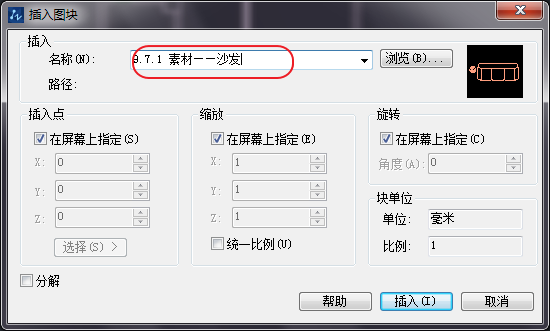

2.在【插入】選項中，單擊【塊】面板，系統會彈出【插入圖塊】對話框，單擊【名稱】下拉列表框按鈕，找到“沙發”。

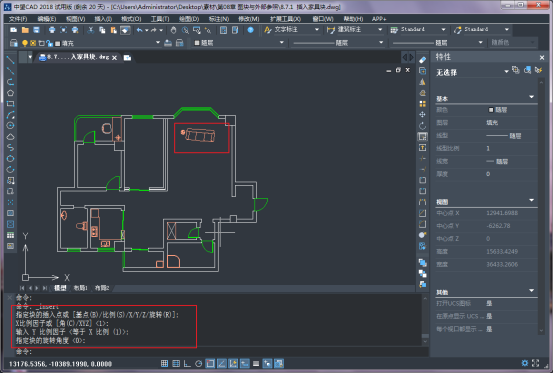

3.點擊插入，因為“沙發”圖塊已經被定義為動態塊，所以可以直接在繪圖區中通過移動動態夾點來調整圖塊的大小、角度、位置，完成“沙發”的插入。
可以用同樣的方法插入其他圖塊，最終完成所有家具的插入。大家可以聯想一下自己平時看到的那些室內設計圖，它們的結構是不是與上面的圖紙類似呢？
