說到坐標系,大家一定很熟悉吧,每次打開CAD軟件都會看到它,也會在繪圖過程中使用到,而且大家一般都是在繪圖界面的左下角看到這個坐標系,它是一個二維坐標系。如果大家為了繪圖的需要,想要調整坐標系的位置或者直接新建一個坐標系,自己指定原點和X軸/Y軸,該如何操作呢?其實很簡單,這一點可以通過輸入x軸和y軸的坐標來設置。大家可以看看下面小編整理的操作步驟。
首先當然是打開我們下載好的中望CAD軟件。小編這里使用的是最新版,2018簡體中文版。

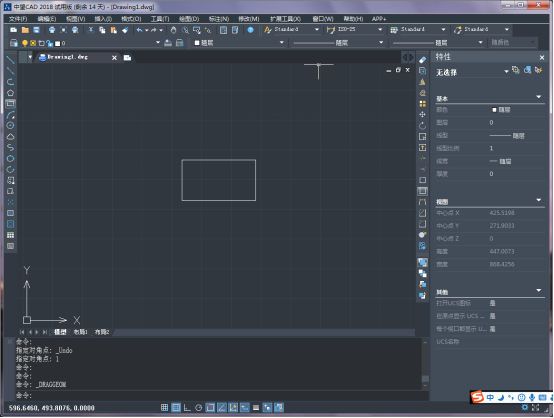

然后用CAD繪制出一個矩形(任意的長和寬即可)。我們的目標將坐標系建立在矩形的左下角端點處。

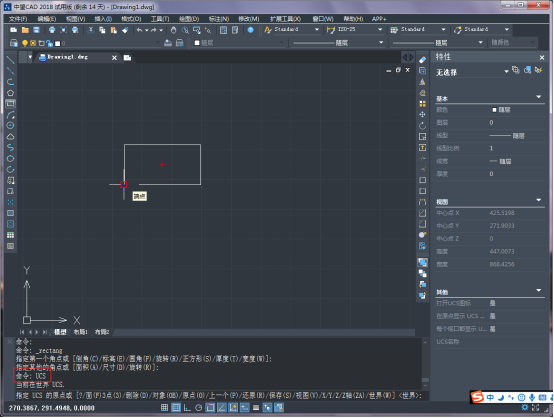

在命令行里輸入【UCS】,按回車鍵。然后用鼠標選擇矩形的左下角端點。
鼠標向水平方向拉伸,確定即可確定x軸的方向,同樣的方法可以確定y軸的方向。

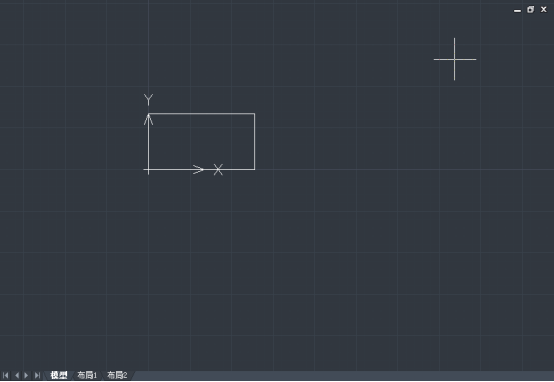

這樣操作后坐標系就會建立到矩形的左下角端點處,接下來就可以輸入坐標開始畫圖了。按這種方法就可以自定義你的坐標系了。
