說到用CAD畫三維圖,大家可能會馬上想到在三維空間里去建模,但其實有時候并不需要這樣。用CAD也可以在二維視圖中畫出三維圖。如果大家不清楚這一點,可以看看下面的步驟。


打開中望CAD后,找到【捕捉】,左擊鼠標點擊【設置】,彈出【草圖設置】對話框。


用CAD在二維視圖中畫三維圖的操作方法

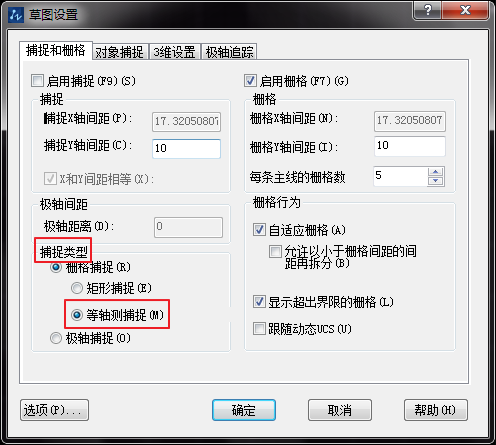

在【草圖設置】對話框找到捕捉類型,將捕捉類型設置為等軸測捕捉。


用CAD在二維視圖中畫三維圖的操作方法


打開正交。


用CAD在二維視圖中畫三維圖的操作方法

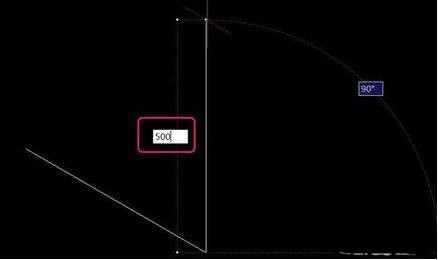

先畫一條直線,長400. 然后按F5切換到等軸測平面左,輸入400,回車確認。然后正交向上,輸入500,也就是高,回車確認。


用CAD在二維視圖中畫三維圖的操作方法

用CAD在二維視圖中畫三維圖的操作方法

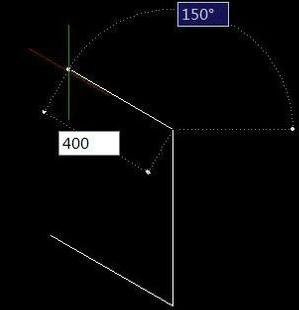

順著左邊輸入400,回車。


用CAD在二維視圖中畫三維圖的操作方法

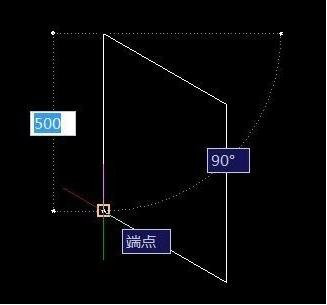

接下來向下,輸入500,回車。也可以鼠標左鍵點擊端點,直接捕捉。到這里就完成了左側面。


用CAD在二維視圖中畫三維圖的操作方法


同理,按F5切換到右側面、上側面,重復上述步驟即可。
