CAD中,物件的剖面图总是需要画出来的,如工程建设中的管道,就需要用到剖面图。那么如何在CAD中画物件的剖面图呢?我们不妨就以管道为例,教大家绘制物件的剖面图。

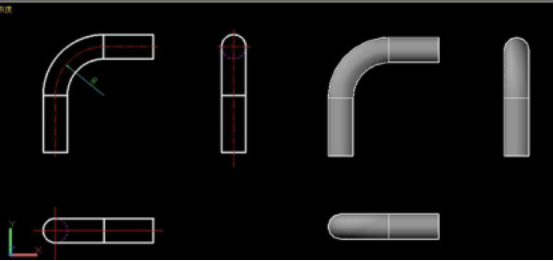

在开始着手画图之前,让我们先看一张截图,是一张三视图,通过正常投影即可得到。右上方是立体图。


用CAD画物件剖面图的操作方法

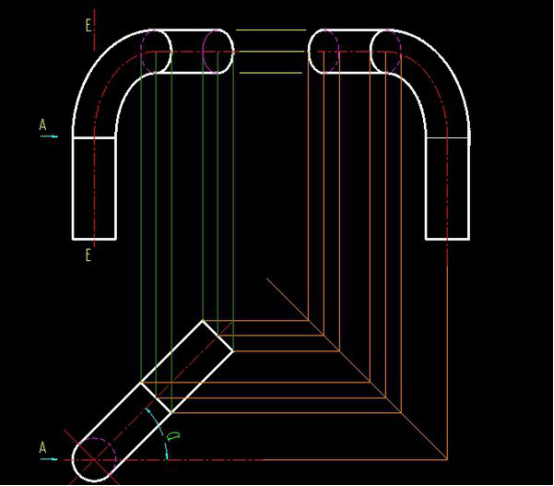

如果将图上的俯视图绕着E-E轴线,按逆时针旋转α度。那么其他视图肯定也会有相对的变化。也就是说三视图与上面图片中的不一样了。按照这个原理,相信大家可以开始画剖面图了。


用CAD画物件剖面图的操作方法

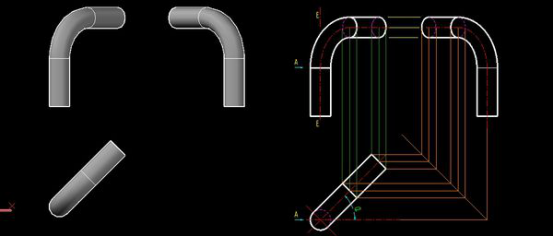

将俯视图沿水平方向旋转一定角度后,遵循投影原则,同时采用必要的辅助线,找到一些关键的投影点,就可以画出来了。


用CAD画物件剖面图的操作方法


最后,要提醒大家,图上的A-A剖视图仅对于弯管来说的话,是没有的。A-A所指的是一个剖切平面的位置。画的剖切符号A-A切不到弯管的任何部分。所以对此图而言,应该是A向视图,面不是A-A剖视。
