对于CAD中的标注，小编已经介绍过多次，相信大家一定非常熟悉，因为在CAD中，标注也是要经常用到的。在开始进行标注之前，是应该要将标注设置好的。可能一些刚刚开始学习使用CAD绘图的朋友还不知道，那就可以参考一下下面的操作步骤。

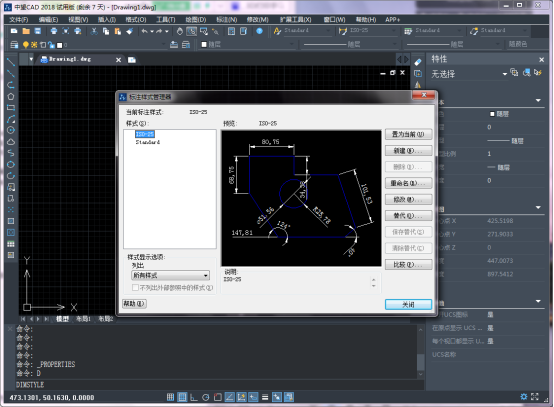

第一步可以首先设置字体，按快捷键D调出标注样式管理器。

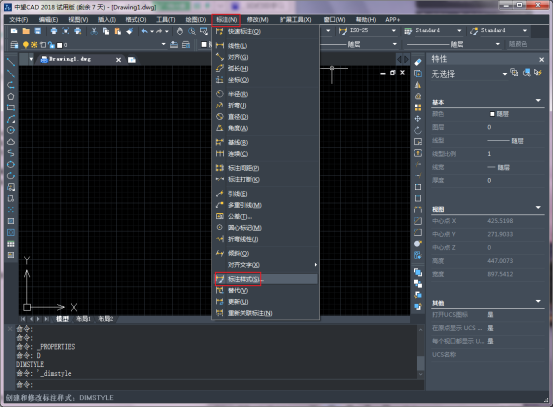

当然也可以在菜单栏中点选【标注】——【标注样式】，系统会自动将标注样式管理器对话框弹出。

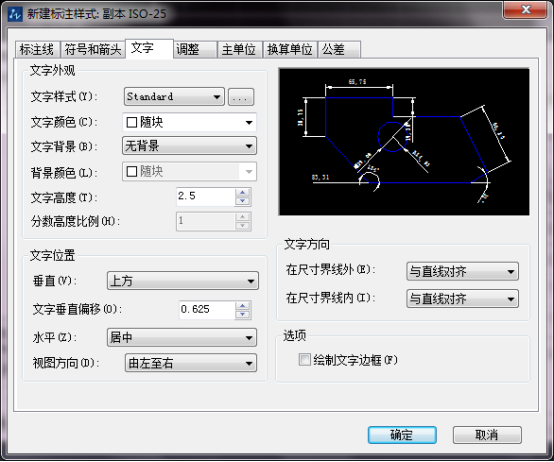

在管理器中切换到【文字】，可设置标注的字体样式和字体大小、颜色等等。

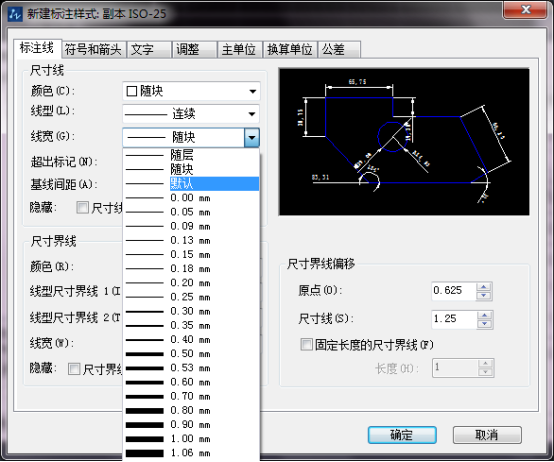

第二步可以设置标注线，切到【标注线】下，可对尺寸线的线型、颜色、线宽进行调整，大家根据需要来调整即可。
同样的方法可以完成符号和箭头、主单位等等选项的设置，大家酌情调整即可。
最后也是至关重要的一步是，要将新建的标注样式文件保存。不做这一步的话，上面的步骤就都白费了。文件要保存为DWT格式。下次打开的时候直接打开这个标注样式模板就可以了。
