CAD给不规则区域铺设图案的方法



在CAD为了表现某些图案铺设的效果,一般可以采用填充的方法,例如图案有规律的地板、墙砖,而有些情况下我们需要铺设一些不规则的图形,只要有现成的图案,用阵列拼接其实都不难,但有时区域也是不规则的,那就需要将这些图案修剪到正好跟区域边界相匹配。



我们以墙面铺设为例,大家可以先来看墙面铺设是怎么做的。



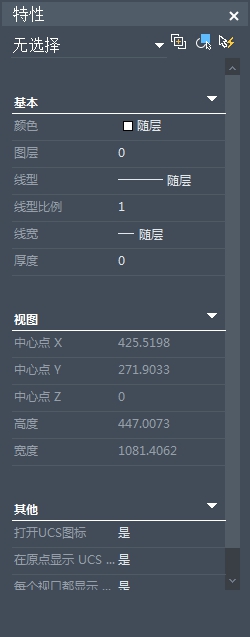

首先选中墙面铺设,用Ctrl+1打开特性面板,可以看到这是一个图块。为了更清晰地看清楚这个图块的特征,可以复制图块至图纸空白处。



CAD给不规则区域铺设图案的方法

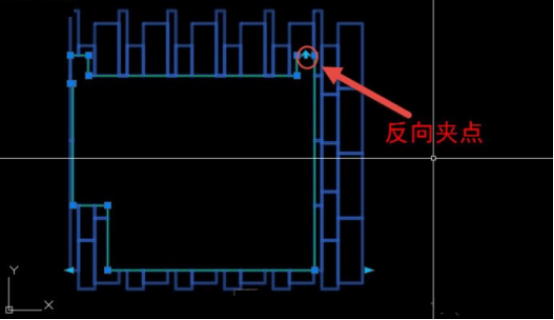

如果你的CAD版本是比较低的,你打开这张图纸后可能只会看到一个夹点,如果你的图纸版本够高,比如说2012以上的,你会看到图块边界上有很多夹点,上面还有一个蓝色的向下箭头形的夹点。然后单击此夹点,箭头变成了向上的箭头,此时铺设图案跑到了边界之外了,如图所示。



CAD给不规则区域铺设图案的方法



刚才我们看到的边界上的夹点即是XCLIP边界的夹点,拖动调整边界形状,箭头就是用来调整剪裁方向至正向或者反向的。我可以将裁剪边界删除,看看原始图块是什么样子的。

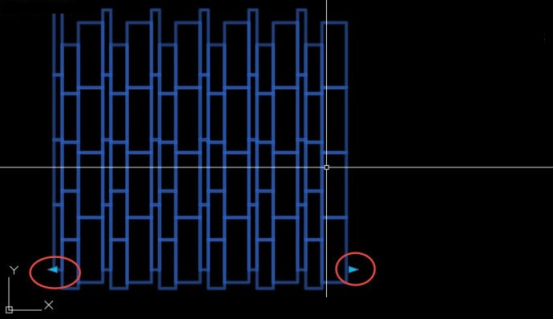

在命令行输入XCLIP,回车,选中此图块,输入E,回车,删除图块的边界,我们可以看到图块的原始状态。



CAD给不规则区域铺设图案的方法



这个图块其实不是普通的图块,只是绘图者为了适应不同区域的大小,将一个单元做成图块后,在块编辑器中设置了一个阵列的动作,如果墙面较宽的话,拉动夹点就可以多几个单元,如果墙面较窄,就可以少几个单元。

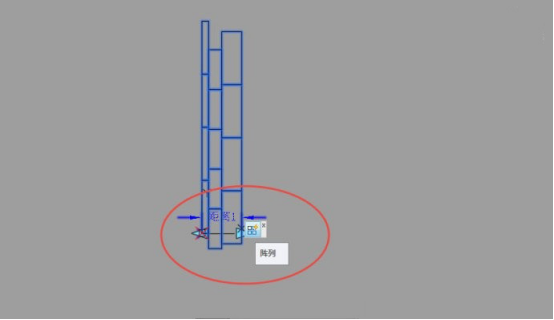

双击此图块进入块编辑状态,可以看一下图块的参数和动作的设置,其实就是设置了一个线性的距离参数,然后再设置一个阵列动作就可以了。



CAD给不规则区域铺设图案的方法
