表格在CAD中的作用主要在于能够清晰、完整、系统表现图纸中的数据。表格中的数据都是通过表格单元进行添加的,表格单元不但可以包含文本信息,还可以包含许多个块,此外还能将表格数据与Excel表格中的数据进行连接。
1.在表格中添加数据

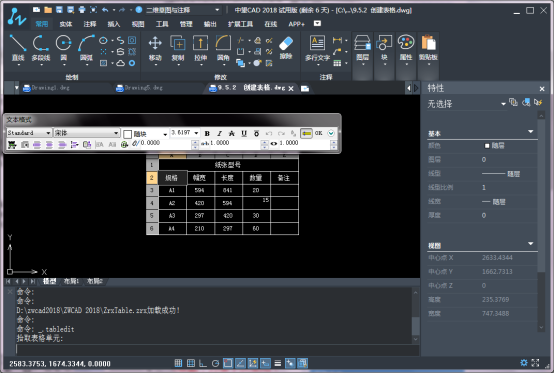

当创建表格后,系统会自动显示第一个表格单元,并打开【文字格式】工具栏,此时可以开始输入文字了,再输入文字的过程中,单元的行高会随输入文字的高度或行数的增加而增高。要移动到下一单元,可以按tab键或者用箭头向左向右、向上向下移动。通过在选中的单元中按F2可以快速编辑单元格文字。

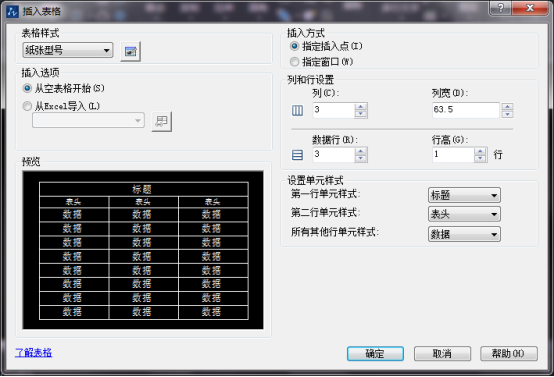

调用table命令可以对表格的行列数、高度和宽度进行统一设置。
2.在表格中插入块

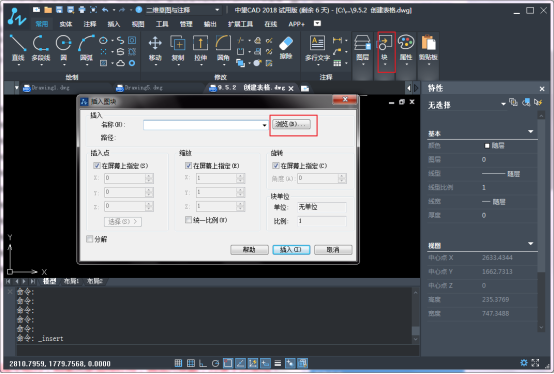

选中表格单元后,在展开的【表格】选项卡中点击【插入点】选项板中的【块】,将弹出【在表格单元中插入块】对话框,进行块的插入操作。在表格单元插入块时,块会自动适应单元的大小。当然也可以手动调整单元以适应块的大小,并且可以将多个块插入到同一个表格单元中。
