CAD中绘制钢丝绳的绘图方法



大家知道吗?钢丝绳是由多层钢丝捻成股,再以绳芯为中心,由一定数量股捻绕成螺旋状的绳。钢丝绳的强度高、自重轻、工作平稳、不易骤然整根折断,性能非常好。应用于物料搬运机械中,供提升、牵引、拉紧和承载之用。这篇文章是关于如何在CAD中绘制钢丝绳的,步骤较多,大家注意仔细阅读,当然也要动手操作,这样才能真正学会。

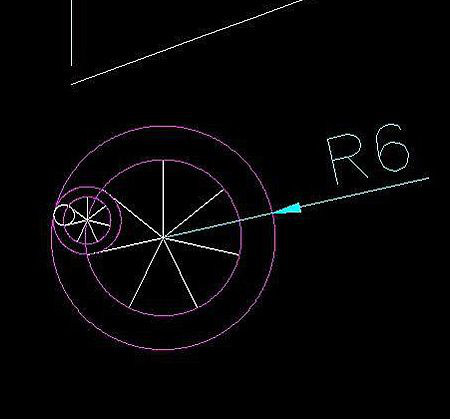

首先画钢丝绳的中心线(画一条曲线即可),根据自己需求设计中心线的尺寸。然后画一个圆,作为钢丝绳的外径。分7等份,切画一小圆,以R6的圆心到小圆圆心作一圆,剪切等份线,留下七星线。同样在小圆内分7等份画一小小圆,并剪切等份线留下小七星线。只需要白图层线,粉红图层线就不需要了。



在CAD中绘制钢丝绳的绘图方法

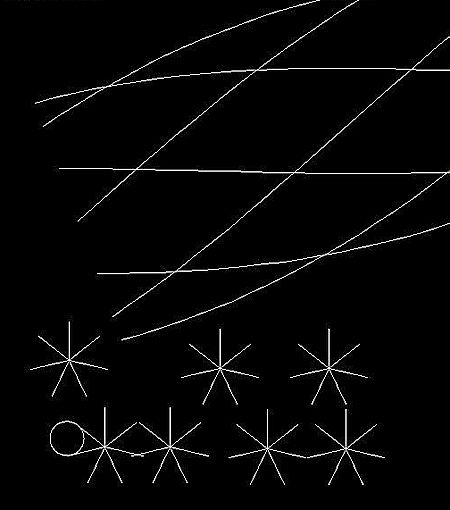

调用sweep命令,选择大的七星线,以1800进行扭曲,然后选择曲线。扫出七条扭带。然后炸开,调用explode(分解),分解七条扭带,然后删除八条(包括原来的一条)中心线和顶端的线。再复制六个小七星线。把粉红图层置为当前,删除其他辅助线。



在CAD中绘制钢丝绳的绘图方法

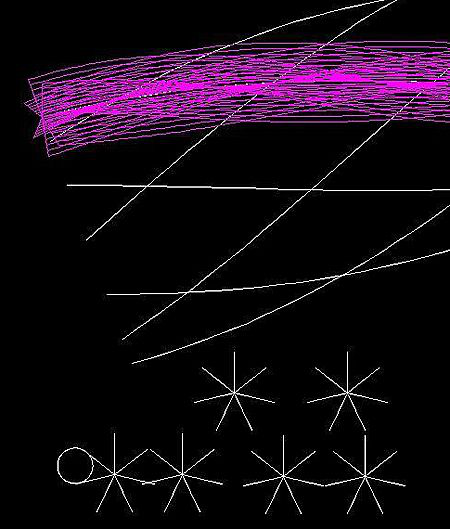

再次用sweep命令,选择小的七星线,然后扭曲,数值是-3600,接下来选择任一条曲线,扫出七条扭带。



在CAD中绘制钢丝绳的绘图方法

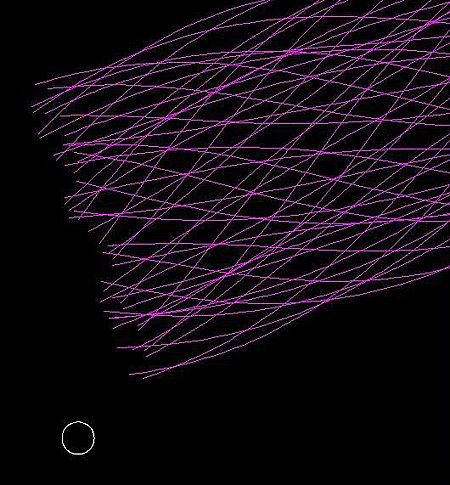

按照上一部的操作,全部扫掠完这七条七星线。然后全部分解。



在CAD中绘制钢丝绳的绘图方法

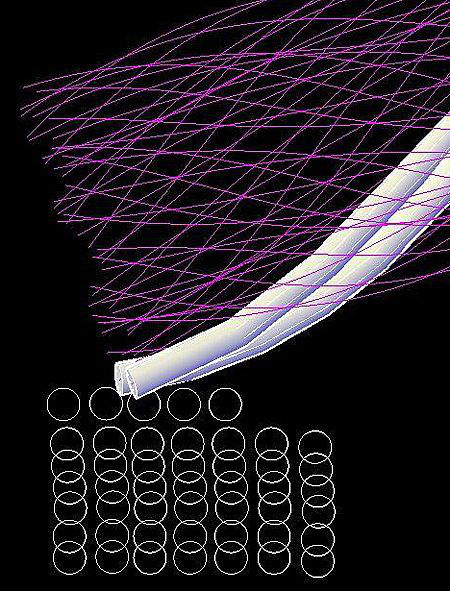

删除与白线重合的所有线,也删除掉顶端的线。把小圆复制成49个。回到原来白色图层置为当前。接下来就是逐个sweep,这回不用扭曲。



在CAD中绘制钢丝绳的绘图方法





按以上步骤,加以调整和操作,就完成了。
