CAD繪圖的80個實用制圖技巧(三)



這篇文章會介紹CAD中在圖形窗口顯示滾動條的方法、統一保存的格式、統一打印線型、標題欄顯示路徑不全的解決方法以及目標捕捉的用法。



【在圖形窗口顯示滾動條】

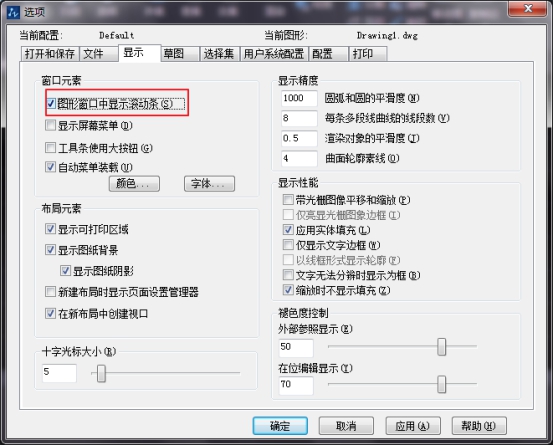

如果有人用的是沒有中鍵也就是滾輪的鼠標,或者不太會使用鼠標滾輪來平移,那么在CAD依然可以使用滾動條來完成一些快捷的操作。調出選項對話框,在【顯示】選項板中,在【圖形窗口中顯示滾動條】前打勾即可。



CAD繪圖的80個實用制圖技巧(三)





【關于保存格式的問題】

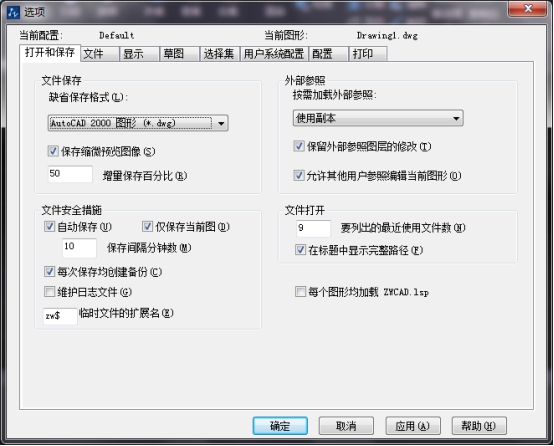

大家知道嗎?CAD版本只能夠向下兼容,不能向上兼容。如果我們用的是較高的版本,那么為了打開任意的文件,可以將文件另存為較低版本的格式??梢栽谶x項對話框中,將打開和保存的文件格式統一為2000版的,那么就可以在2002/2004/2006以及更高的版本中打開了。



CAD繪圖的80個實用制圖技巧(三)





【使下次打印的線型和本次一樣的操作方法】



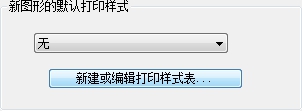

換個說法就是如何保存打印列表的問題,調用op選項,在打印選項板中添加打印列表,前提是在這之前,你已經自己建立了一個屬于自己的列表。



CAD繪圖的80個實用制圖技巧(三)





【標題欄顯示路徑不全的解決】

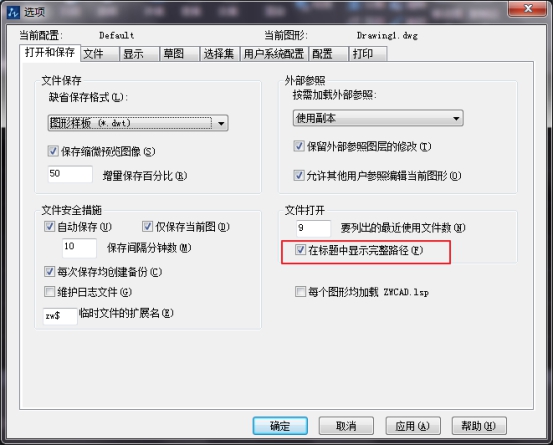

調用選項命令,在打開和保存中,勾選在標題欄中顯示完整路徑即可。



CAD繪圖的80個實用制圖技巧(三)





【目標捕捉的用處】



當大家要繪制具有高精度的要求的機械圖樣時,目標捕捉是一個重要工具。對此必須非常重視,每次版本升級都會大大提高目標捕捉的功能。一定不要用光標線直接確定點,這是非常不準確的做法。
