CAD绘图技巧之CAD与office的交互运用
这篇文章为大家介绍两个CAD绘图技巧，一是在Word中插入CAD图纸的快捷方法；二是在CAD中插入Excel表格的快捷方法。相信对于这两项问题大家已经非常熟悉了，因为小编之前有写过一些文章来具体介绍相应的方法。而今天的技巧相对于以前介绍过的技巧来说，会方便许多，这也是我将它放在实用制图技巧中来介绍的一个原因。
【在Word中插入CAD图纸的技巧及注意事项】
大家在用Word制作文档时，经常需要用到插图，而Word本身的绘图功能是非常有限的，尤其在复杂的图形上，Word的缺陷更加明显。CAD作为专业的绘图软件，当然可以绘制出Word中无法绘制的复杂图形了，那么在用CAD绘制好图形之后，将图形插入到Word文档中，可以说是一个比较好的方法。
大家可以用CAD中的EXPORT命令，先将CAD图形以WMF或BMP等格式输出，然后将CAD图形插入Word文档。也可以采取复制粘贴的方式。
这里有一个问题需要大家注意：由于CAD图纸的默认背景颜色是黑色的，而Word背景颜色是白色的，所以插入CAD图形之前，应先把CAD图形的背景颜色改成白色。另外，CAD图形插入Word文档后，一般来说空边是偏大的，造成效果不够理想。这种情况就可以利用Word图片工具栏上的裁剪功能来修整，即可解决空边过大的问题。
【在CAD中插入Excel表格的技巧及注意事项】
尽管CAD有强大的绘图功能，但在表格处理上的表现则比较弱，而在工作中，经常需要在CAD中制作编辑类似于工程数量表等表格，而提高CAD中制造表格的效率则是一个值得关注的问题。
在CAD中制作表格可以采取手工绘制线条、然后插入文字，以及进行样式的调整等等，这样当然可以设计出想要的效果，但不得不说这样做的效率非常低下，将消耗大量的时间与精力。与此同时，CAD中的对象链接与嵌入使得插入Word或Excel表格成为可能，但这又非常不利于表格内容的修改，一旦涉及修改，又得到Excel中进行编辑，另一方面，一些特殊符号如二级钢筋符号等，在Word或Excel中很难输入。

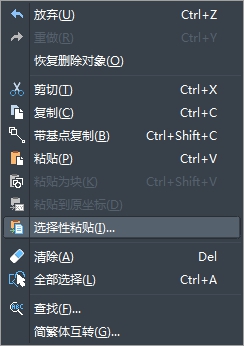

那么有没有一个比较完美的方法呢？经过不断地尝试，可以这样解决：先在Excel中制完表格，制作好以后进行复制，然后再在CAD中进行选择性粘贴（在编辑下拉菜单中选择，如下图所示）。
确定以后，表格即转化成CAD实体，然后再用explode命令将表格炸开，接下来就可以直接在CAD中编辑表格中的线条及方字，非常方便。
