小编在前面的文章中多次提到过:要想提高绘图效率,一定要掌握一些常用的命令,从而可以在需要使用时直接通过调用命令来操作,这就非常快捷。与此同时,对于不同的操作,应该选择与之相对应的合适的命令,如果命令合适,就可以减少操作步骤,从而提高效率。下面就是小编整理的一些关于如何选用合适命令的内容,希望对大家有所帮助。
【直线或线段的生成】

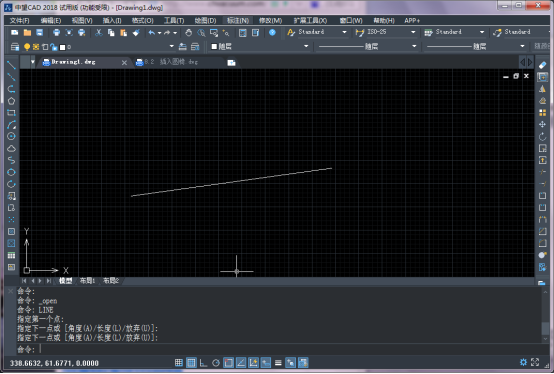

(1)在CAD中,使用RAY、PLINE、MLINE、LINE、XLINE这些命令都可以生成直线或线段,而LINE命令是使用频率最高的一个命令,也是最灵活的一个命令。
(2)如果需要保证物体三视图中"长对正、宽相等、高平齐"的关系,应当选用RAY命令或者XLINE命令来画出一些辅助线,然后再用裁剪命令trim截掉多余的部分。

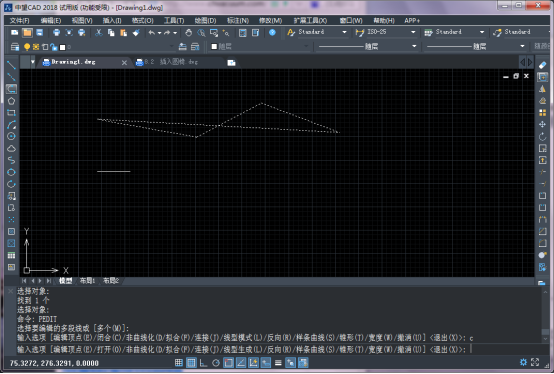

(3)如果想要快速生成一条封闭的填充边界,或想构造一个面域,就选用PLINE命令。用这个命令生成的线段可以用PEDIT命令来编辑。
(4)当同时生成了好几条彼此平行的线段,且各条线段会使用到不同的线型和颜色时,可选择MLINE命令。
【注释文本的生成】
(1)在进行文本的注释时,如果注释里面的文字是处于相同的格式之下的,同时注释又很短,则选用TEXT(DTEXT)命令。
(2)当需要书写一大段的文字,且段落中的文字是有不同的格式的,比如颜色、字体、分子式等,则应使用MTEXT命令。
