我們在CAD中將圖紙畫好以后,繼續做的一件事就是套用圖框。各個公司都有自己的圖框和圖幅。在制作圖框時,大多數情況下都會按照1:1的比例:A0—1194X840;A1—840X597;A2—597X420;A3—420X297;A4—297X210。其中,前兩個還經常要用到豎圖框。還有,如果要用加長圖框,應該要在圖框的長邊方向,按照圖框長邊1/4的模數增加。不論圖框的長度大小是多少,在按照一定的比例打印出來時,圖簽欄的大小都應該是一樣的。我們把不同大小的圖框按照我們要出圖的比例Scale大,將圖套在其中即可。


至于施工圖如何按照比例出圖,有兩點需要注意的:一是并非所有的平立剖面圖都要按照1:100的比例來,對于一些沒什么細部的倉庫、廠房時,也可以考慮用到1:150或1:200的比例。這樣才能夠使圖紙飽滿。二是不管是什么圖,繪制時都切記以實際每1MM對應CAD中的每個標準單位1來繪制(總圖可以除外),不同比例的出圖只是在字體大小、線性比例、標注的標注全局比例等地方不同。


CAD中套用圖框的相關知識介紹

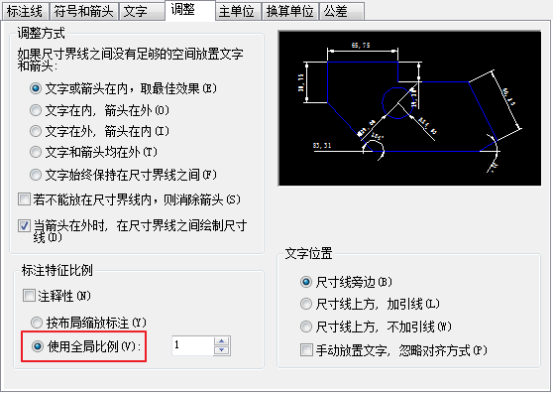

當然,以上都是把同意比例的圖放在統一圖框中的情形。而如果要把不同比例的圖放進同一個圖框就不一樣了。現在比如我們要在一張1:100平面圖中放一張1:20的節點大樣來舉例。首先確定1:100為這張圖中的主打比例,1:100的平面圖按照以上方法繪制完畢,1:20的節點大樣,也按照上述方法繪制好,并修改好各個設置。當發現要將其并入1:100的圖中出圖時,把1:20的節點拷貝一份到1:100的圖框內,Scale5倍,然后需要修改線性比例和標注中的兩個參數,其中第一是將標注全局比例改為1:100(即主打比例),第二是標注線性比例,改為0.2。當然,在繪制其它比例的圖紙時,如果一開始就確定其要和其他不同比例的圖紙放在一起,上面的有些順序可以調整,可以減少一些步驟,提高一些效率。


CAD中套用圖框的相關知識介紹


如果不按比例出圖,也要注意一些問題,也就是比例問題。舉個例子吧,在設計方案時到了整理出圖階段,就要注意比例問題了。第一點是要確定最后出圖的圖幅,在確定了最終出圖比例后,需要打字估算一下大概的出圖比例,然后按照打印出來的字高為2.5MM左右(方案文本的比例一般在1:200以上,除非是做別墅、小住宅、小公建,字體大小和標注尺寸可以適當小些)再推出在圖紙中的字體大小和標注尺寸的合適數值。
