小编在上一篇文章中给大家介绍了激活等轴测模式的方法,两种方法大家都学会了吗?在我们将绘图模式切换至等轴测模式后,大家可以方便地绘制出轴测图中的直线、圆和文本等,这些基本的图形可以组合成复杂模型的轴测图。在等轴测模式下绘制直线主要有下列几种方法,而在等轴测模式下绘制平行线,可使用复制或者偏移命令来实现。


1.极轴追踪绘制直线

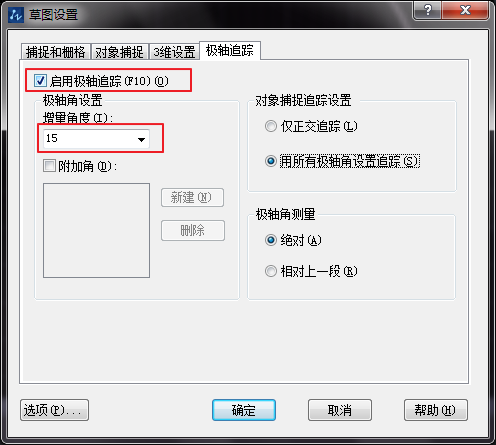

在等轴测模式下,开启极轴追踪、对象捕捉和自动追踪功能,并在草图设置对话框中的极轴追踪选项卡中设置其极轴角的增量角为15度。这样就能更方便地捕捉到特殊角度的极轴,快速定位特殊角度的直线。


CAD在等轴测模式下绘制直线与平行线


2.正交模式绘制直线


由等轴测图的形成方式可以知道,与三个直角坐标轴均不平行的一般位置直线,可关闭正交模式,沿轴向测量获得该直线两个端点的轴测投影,然后连接其端点的投影点,即可绘制一般位置直线的轴测图。


与直角坐标轴平行的直线,可在等轴测模式下打开正交模式,使直线与相应的轴测轴平行。

对于平面多边形,其轴测图是由边线的轴测图投影连接而成的,因此可以将等轴测多边形分解为多条直线来绘制。


CAD在等轴测模式下绘制直线与平行线


3.极坐标轴绘制直线


绘制的直线与不同的轴测轴平行时,输入的极坐标值与极坐标角度将不同。

当直线不与任何轴平行时,先通过测量定位直线两端点,然后绘制连线。

当直线与X轴平行时,极坐标角度输入30度或者-150度。

当直线与Y轴平行时,极坐标角度输入-30度或者150度。

当直线与Z轴平行时,极坐标角度输入90度或者-90度。
