根据国家标准，在CAD轴测图中标注尺寸，应该遵循一些通用的原则。轴测图中的尺寸标注不同于平面图中的尺寸标注，轴测图的尺寸标注要求和所在的等轴测面平行，所以需要跟文字编写一样将尺寸线、尺寸界线倾斜一个角度，使得它们与相应的平面平行，看起来更加美观、协调。对于轴测图来说，标注文本一般分为两种类型，一种倾斜角为30度，一种倾斜角为-30度，可以在标注样式中选择不同的文字样式。
轴测图中标注尺寸应该遵循的原则如下：
1.在轴测图中，只有与轴测轴平行的方向进行测量才能得到真实的距离值，因而创建轴测图的尺寸标注时，应该使用【对齐】样式标注。
2.轴测图的线性尺寸，一般应该沿轴方向标注，尺寸数值为零件的基本尺寸；尺寸数字应按相应的轴测图形标注在尺寸线的上方，尺寸线必须和所标注的线段平行，尺寸界线一般应平行于某一轴测轴；如果图形中出现数字字头朝下的，应用引出线引出标注，将数字按水平位置注写。
3.标注圆直径时，尺寸线和尺寸界线应分别平行于圆所在平面内的轴测轴，标注圆弧半径和较小圆的直径时，尺寸线应从圆心引出标注，但注写尺寸数字的横线最好平行于轴测轴。
4.标注角度尺寸时，尺寸线应画成到该坐标平面的椭圆弧，角度数字一般写在尺寸线的中断处且字头向上。
轴测图中设置标注尺寸文字样式的操作步骤：

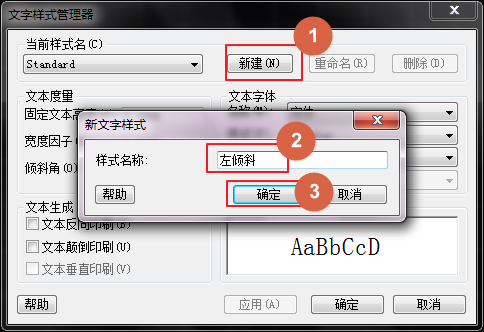

1.在顶部菜单栏中选择【格式】——【文字样式】，在弹出的对话框中选择新建，在样式名中输入“左倾斜”，点击确定。

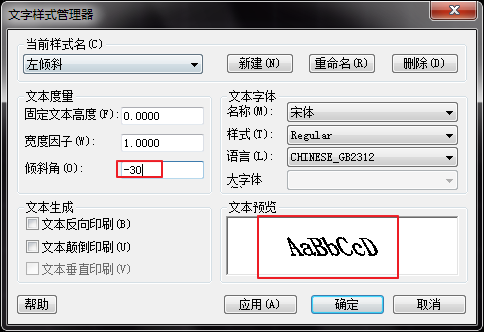

2.在对话框中选择需要的字体，将倾斜角度设置为-30度，然后单击应用，左倾斜饿标注样式字体就设置完成了。

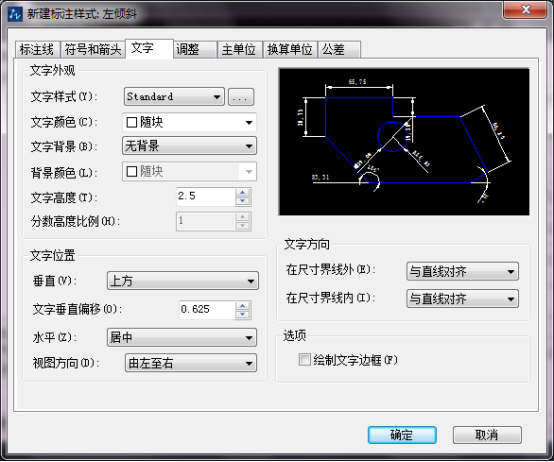

3.重复上述步骤可以完成右倾斜标注样式字体的设置。对话框中的文本预览可以对调整后的文字样式进行预览，如上图所示。
