CAD中觀察三維模型需要的幾個設置
CAD的三維視圖的設置主要包括視點、平面視圖以及視覺樣式三個方面，變換視圖和視覺樣式主要有兩種作用：一是為了將觀察方向定位在模型的某一角度，以便創建下一個特征；另一方面是為了修改實體模型的顯示效果。在三維建模環境中，為了創建和編輯三維圖形各部分的結構特征，需要不斷地調整顯示方式和視圖位置，以方便繪圖和模型編輯。
【設置視點】
視點是指觀察圖形的方向，在三維工作空間中，通過在不同的位置設置視點，可在不同的方位觀察模型的投影效果，從而全方位地了解模型的外在特征。
在三維環境中，系統默認視點為（0，0，1）。如果要重新設置視點，有以下幾種方法：
一是在命令行輸入VPOING。

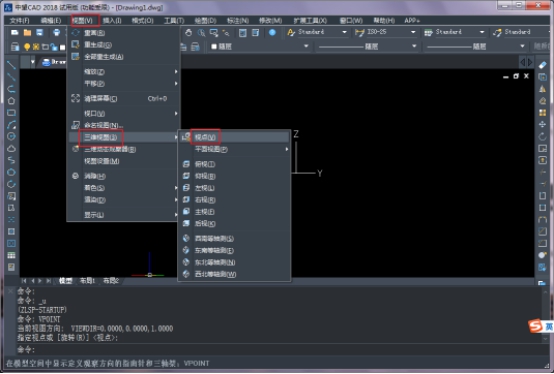

二是執行視圖——三維視圖——視點命令。
【指定視點】
指定視點是指通過確定一點作為視點方向，然后將該點與坐標原點的連線方向作為觀察方向，則在繪圖區域中顯示該方向的投影效果。此外，對于不同的標準投影視圖，其對應的視點、角度即夾角各不相同，并且是唯一的。
【旋轉】
使用兩個角度指定新的方向，第一個角是在XY平面中與X軸的夾角，第二個是與XY平面的夾角，位于XY平面的上方或者下方。
【顯示坐標球和三軸架】
默認狀態下，執行視圖——三維視圖——視點命令，則在繪圖區顯示坐標球和三軸架。通過移動光標，可以調整三軸架的不同方位，同時將直接改變視點方向。三軸架的三個周分別代表X/Y/Z的正方向。當光標在坐標球范圍內移動時，三維坐標系通過繞Z軸旋轉可調整X軸和Y軸的方向。
