球体是在三维空间中,到一个点也就是球心的距离不大于某个定值也就是半径的所有点的集合形成的实体,它广泛地应用于机械、建筑等制图中,比如创建档位控制杆、建筑物的球形屋顶等。在CAD创建的圆柱体是以圆位截面形状,沿该截面法线方向拉伸所形成的实体,常用于绘制各类轴类零件、建筑图形中的各类立柱等特征。下面,我们就来一起学习如何在CAD中绘制这两个实体。


【球体的绘制】

调用球体命令的方法有下面几种:

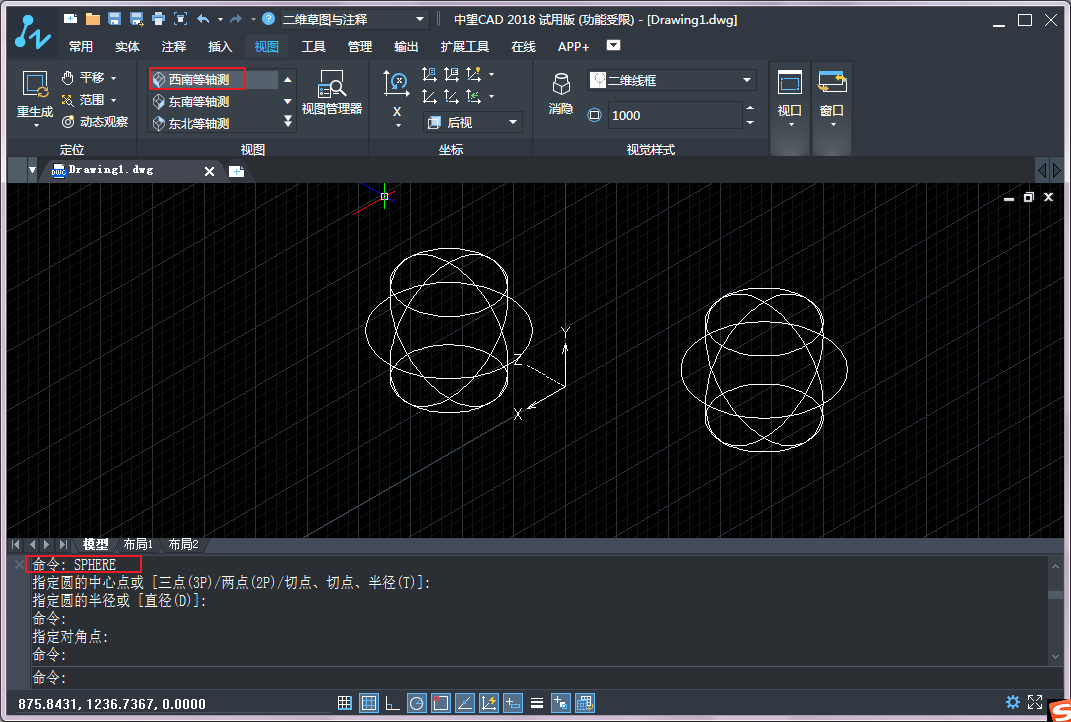

命令行:在命令行中输入SPHERE。(下图的图形是在西南等轴测的视图)


 CAD中绘制球体和圆柱体的操作方法


菜单栏:点击【实体】选项下的球体按钮。


 CAD中绘制球体和圆柱体的操作方法


通过其中一中方法执行命令后,在命令行的提示下输入球心坐标或者捕捉一点为球心,然后指定球体的半径或直径大小,即可获得球体效果。另外,还可以按照命令行提示选择以下三种方法创建球体,也就是三点,两点和相切、相切、半径。其具体的创建方法与二维图形中的圆的相关创建方法相似。


【圆柱体的绘制】

调用圆柱体命令的方法有:

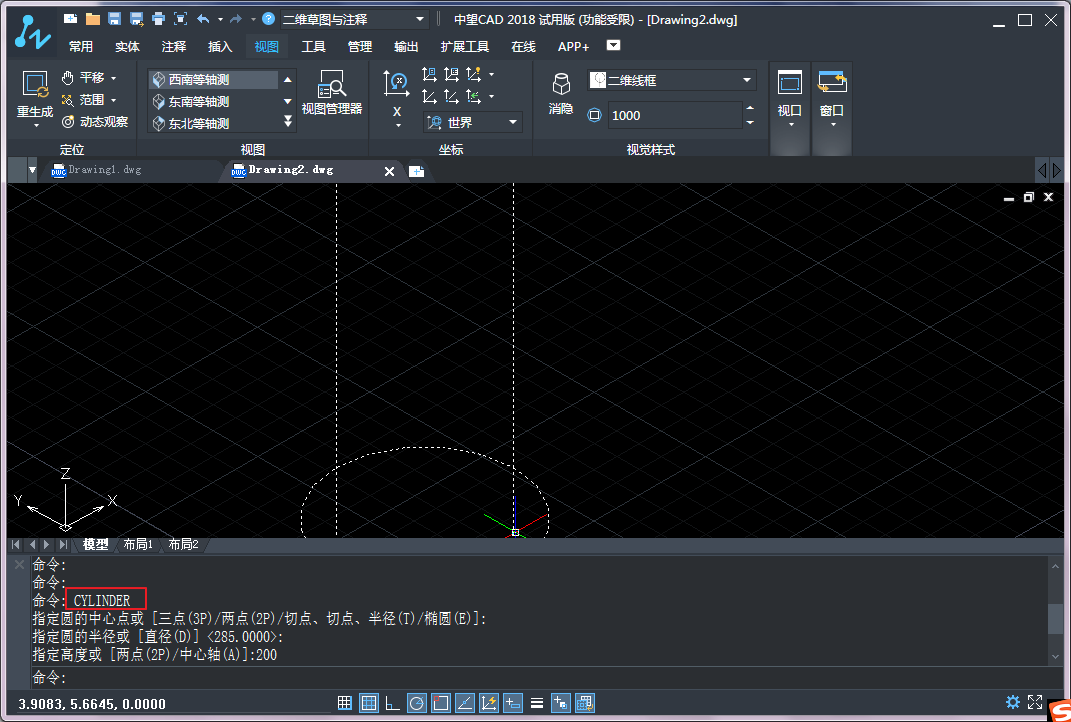

在命令行输入CYLINDER。


 CAD中绘制球体和圆柱体的操作方法

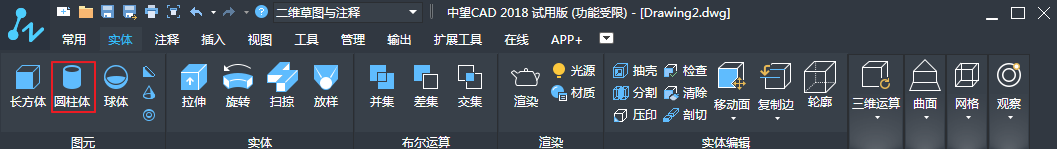

同样也可以在菜单栏的实体中点击圆柱图形。


 CAD中绘制球体和圆柱体的操作方法


通过其中一种方法执行该命令,然后根据命令行的提示选择一种创建方法即可绘制圆柱体图形。重复以上操作,并绘制一个底板,即可完成一个连接板的绘制。
