CAD中拉伸工具的調用和各選項含義
CAD中的拉伸工具可以將二維圖形沿其所咋平面的法線方向掃描,而形成三維實體。該二維圖形可以是多段線、多邊形、矩形、圓、橢圓、閉合的樣條曲線、圓環和面域等等。拉伸命令經常用于創建某一方向上的截面固定不變的實體,比如機械中的齒輪、軸套、墊圈等,建筑制圖中的樓梯欄桿、管道、異型裝飾等物體。調用拉伸命令的方法如下:
在命令行輸入EXTRUDE/EXT。
調用拉伸命令后,可以使用兩種拉伸二維輪廓的方法:一種是指定拉伸的傾斜角度和高度,生成直線方向的常規拉伸體;另一種是指定拉伸路徑,可以選擇多段線或者圓弧,路徑可以閉合,也可以不閉合。下圖為使用拉伸命令創建的實體模型。

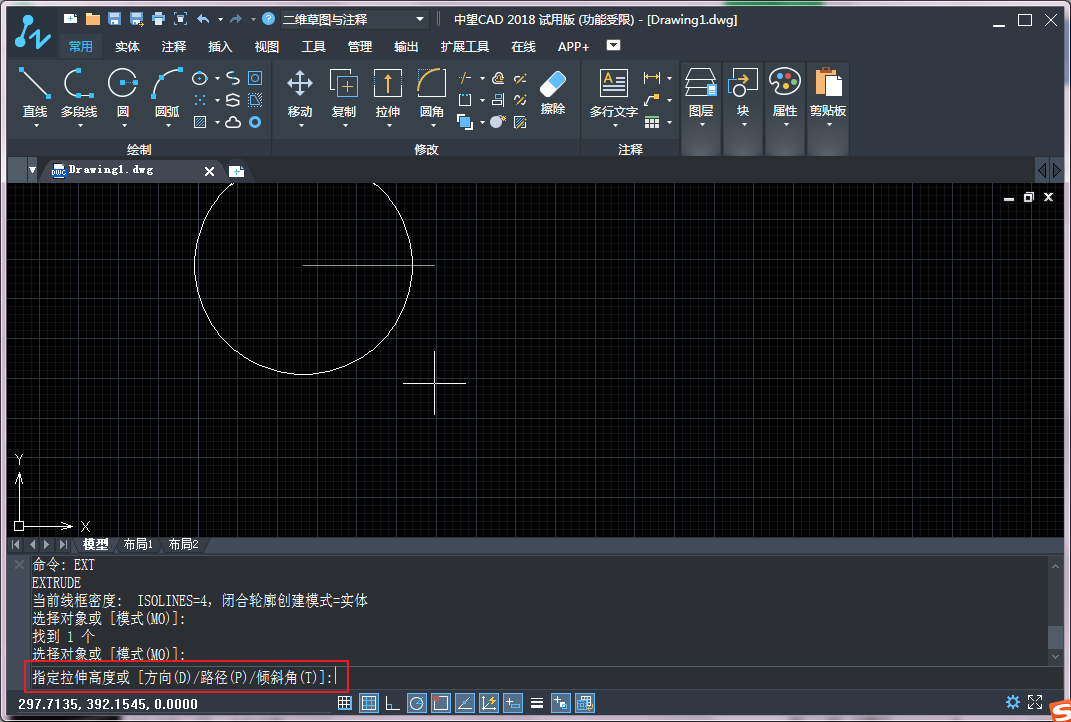

調用拉伸命令后,選中需要拉伸的二維圖形,命令行提示如下:
命令行中主要選項的含義如下:
方向:默認情況下,對象可以沿z軸方向拉伸,拉伸的高度可以為正值或負值,此選項通過指定一個起點到端點的方向,來定義拉伸方向。
路徑:通過指定拉伸路徑將對象拉伸為三維實體,拉伸的路徑可以是開放的,也可以是封閉的。
傾斜角:通過指定的角度拉伸對象,拉伸的角度可以為正值或負值,其絕對值不大于90度。若傾斜角為正值,將產生內錐度,創建的側面向里靠;若傾斜角為負值,將產生外錐度,創建的側面則向外。
提示:當指定拉伸角度時,其取值范圍為-90-90,正值表示從基準對象逐漸變細,負值表示從基準對象逐漸變粗。默認情況下,角度為0,表示在與二維對象所在的平面垂直的方向上進行拉伸。
