CAD绘图区和命令行的基本功能介绍

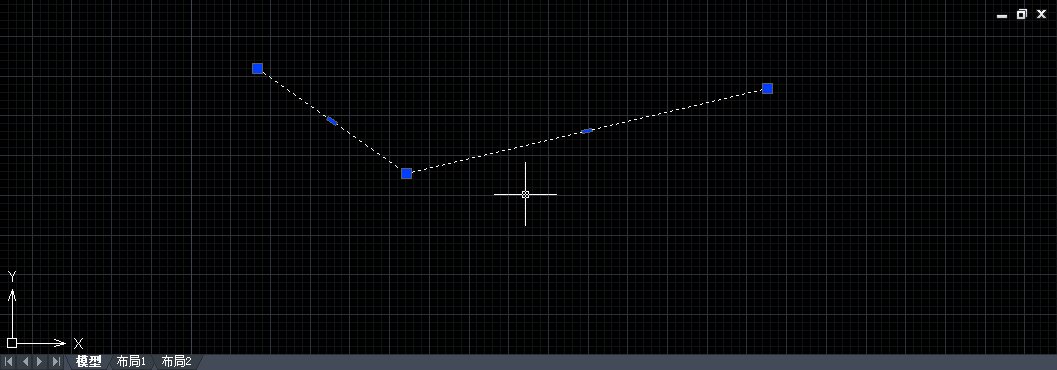

CAD的绘图区位于用户界面的正中央,即被工具栏和命令行所包围的整个区域。此区域是用户的工作区域,图形的设计与修改工作就是在此区域内进行操作的。默认状态下,绘图区是一个无限大的电子屏幕,无论多大或多小的图形都可以在此区域内进行绘制和灵活的显示。当移动鼠标时,在绘图区中会出现一个随光标移动的十字符号,此符号为十字光标,它由拾取点光标和选择光标叠加而成。其中,拾取点光标是点的坐标拾取器,当执行绘图命令时,显示为拾取点光标;选择光标是对象拾取器,当选择对象时,显示为选择光标;当没有任何命令执行的前提下,显示为十字光标。



CAD绘图区和命令行的基本功能介绍

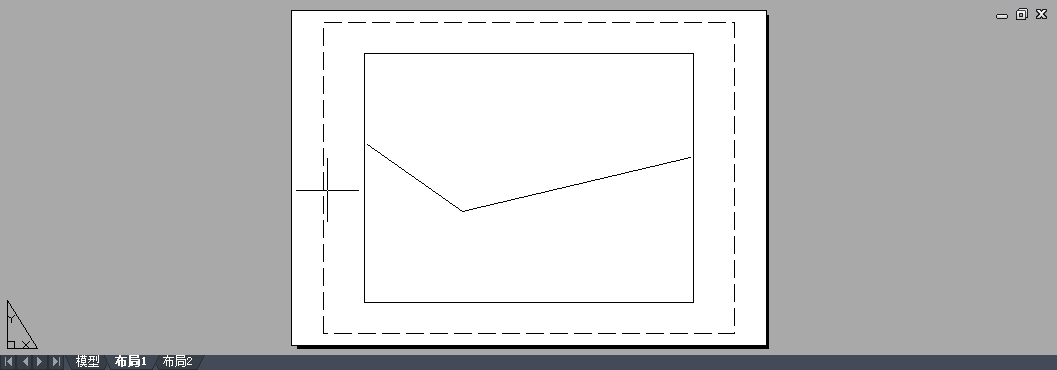

在绘图区的左下方有三个标签,即模型、布局1、布局2,分别代表了两种绘图空间,也就是模型空间和布局空间。激活模型标签,代表当前绘图区窗口正处于模型空间,通常在模型空间中进行绘图。布局1和布局2是默认设置下的布局空间,主要用于图形的打印输出。用户可以通过单击标签,在这两种操作空间中进行切换。



CAD绘图区和命令行的基本功能介绍



在默认设置下,绘图区背景色的RGB值为(254、252、240)。用户可以执行【工具】——【选项】命令更改背景色。



CAD的命令行位于绘图区的下方,是用户与CAD软件能进行数据交流的平台,主要功能是用于提示和显示用户当前的操作步骤。



CAD绘图区和命令行的基本功能介绍

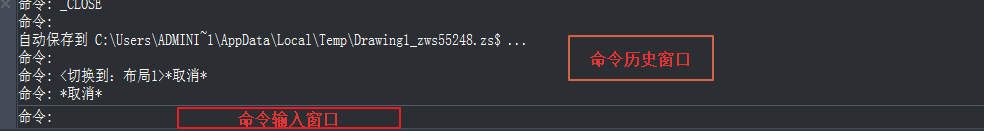

命令行可以分为命令历史窗口和命令输入窗口两部分。上面两行为命令历史窗口,用于记录执行过的操作信息,下面一行是命令输入窗口,用于提示用户输入命令或者命令选项。如上图所示。
