CAD中的三维对齐可以由三个对齐点将实体与其他对象对齐,使用三维对齐命令可以一次完成实体的定位,如果实体之间有明确的对齐点,使用三维对齐比旋转、移动等操作要方便。在三维建模环境中,使用对齐和三维对齐工具可对齐三维对象,从而获得精准的定位效果。这两种对齐工具都可以实现模型的对齐操作,但选取顺序有所不同。

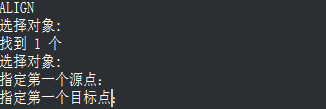

【对齐】:使用对齐工具可以指定一对、两对或三对源点和目标点,从而使对象通过移动、旋转、倾斜或者缩放移动到目标对象上。调用对齐命令的方法是在命令行输入ALIGN或者AL。下面对其使用方法进行具体讲解:
【一对点对齐对象】:该对齐方式是指定一对源点和目标点进行实体对齐,当只选择一对源点和目标点时,所选取的实体对象将在二维或者三维空间中从源点A沿直线路径移动到目标点B。
【两对点对齐对象】:该对齐方式是指定两对源点和目标点进行实体对齐。当选择两点对齐时,可以在二维或三维空间移动、旋转和缩放选定对象,以便与其他对象对齐。
【三对点对齐对象】:该对齐方式是指定三对源点和目标点进行实体对齐。当选择三对源点和目标点时,连续捕捉三对对应点即可完成对齐操作。
【三维对齐】:在中望CAD中,三维对齐操作是指最多三个点用以定义源平面,然后指定最多三个点用以定义目标平面,从而获得三维对齐效果。调用三维对齐命令的方法是在顶部菜单栏的修改选项下,选择【三维操作】——【对齐】,如下图所示。
执行该命令即可进入三维对齐模式,执行三维对齐操作与对齐操作的不同之处在于执行三维对齐操作时,先在源对象上指定1个、2个或3个点用以确定源平面,然后在目标对象上指定1个、2个或3个点用以确定目标平面,从而实现模型与模型之间的对齐。
