在三维模型中编辑实体面可以修改模型的局部尺寸和形状,从而创建或者修改模型的更多细节特征。移动实体面是沿着指定的距离实体对象的一个或多个面。移动时,只移动选定的实体面而不改变实体的方向。偏移实体面是指一个实体表面按照指定的距离进行偏移,偏移实体面常用来改变孔的大小,可以选择将面从原始位置向内或向外偏移指定的距离,从而扩大或者缩小孔径。下面我们来学习具体的操作方法。


调用【移动面】命令的常用方法:

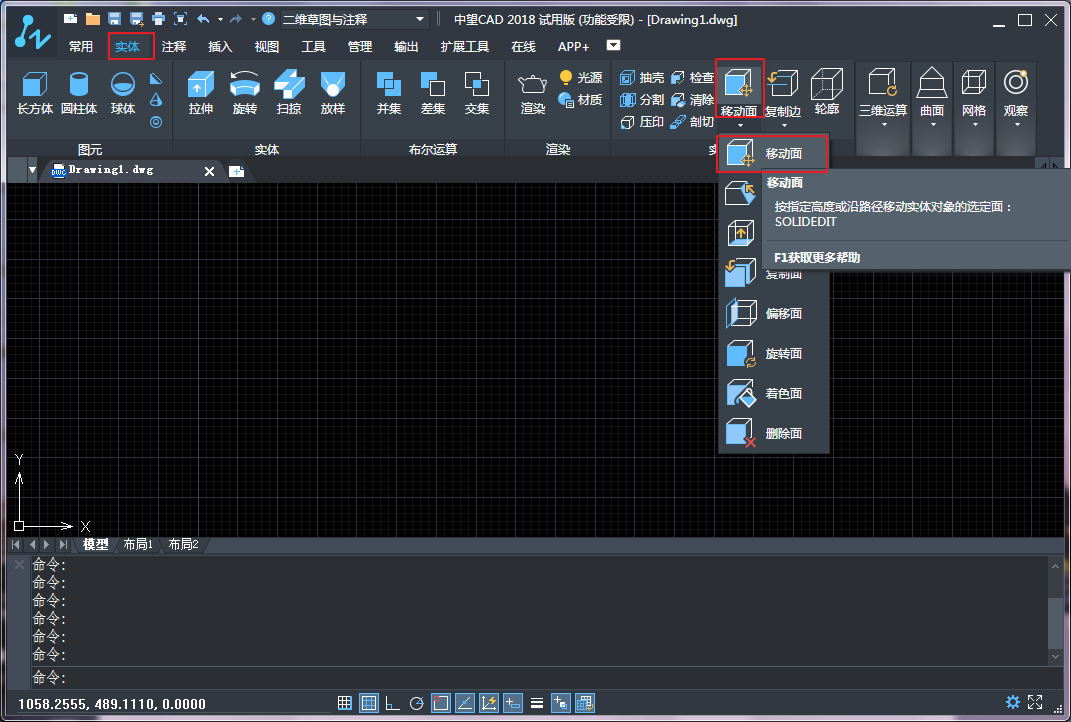

在二维草图与注释的实体工具栏中,选择【移动面】按钮,在下拉选项中选择【移动面】,如下图所示。


 CAD编辑实体面之移动和偏移的操作

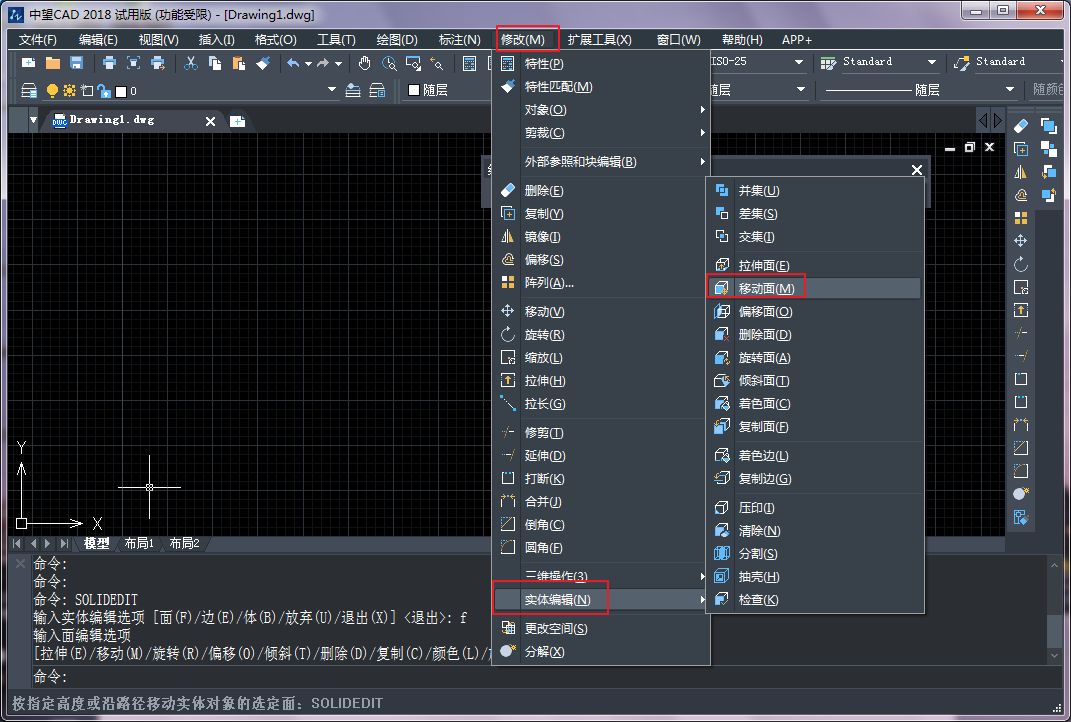

在中望CAD经典版中,执行【修改】——【实体编辑】——【移动面】。


  CAD编辑实体面之移动和偏移的操作

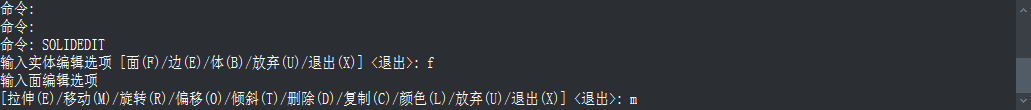

还可以在命令行输入SOLIDEDIT,也就是调用实体编辑命令,然后根据命令行提示选择面、移动即可。


  CAD编辑实体面之移动和偏移的操作


执行该命令后,在绘图区选取实体表面,按回车键结束选择,然后捕捉移动的基点,再指定移动路径或者距离值,单击右键即可完成移动实体面操作。


调用【偏移面】命令的常用方法:

在二维草图与注释的实体工具栏中选择【移动面】按钮,在下拉选项中选择【偏移面】。

中望CAD经典版中,执行【修改】——【实体编辑】——【偏移面】。

同样也可以在命令行调用实体编辑命令,根据提示选择偏移。


执行该命令后,在绘图区选取需要偏移的面,并输入偏移距离,按回车键结束选择,即可完成偏移面。
