CAD进行过三维建模的朋友应该都接触过抽壳这一概念,抽壳操作可将实体保留一定的厚度,而将实体内部抽空,从而形成一个壳体,同时还可以选择删除某些面,生成开放的壳体。正值的抽壳距离是从表面向实体内生成厚度,负值的抽壳距离是从表面向实体外生成厚度,实体内部全部删除。调用【抽壳】命令的方法如下,小编按中望CAD的不同版本总结了两个方法:

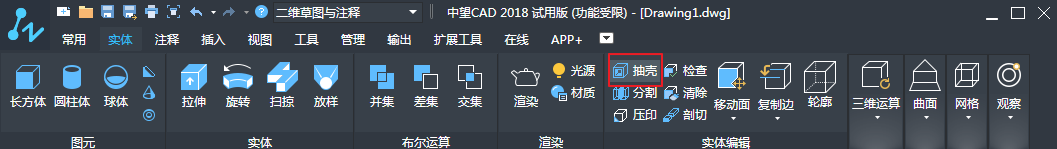

在二维草图与注释中,单击【实体】功能区中的【抽壳】按钮,如下图所示。 CAD中抽壳的作用和调用方法

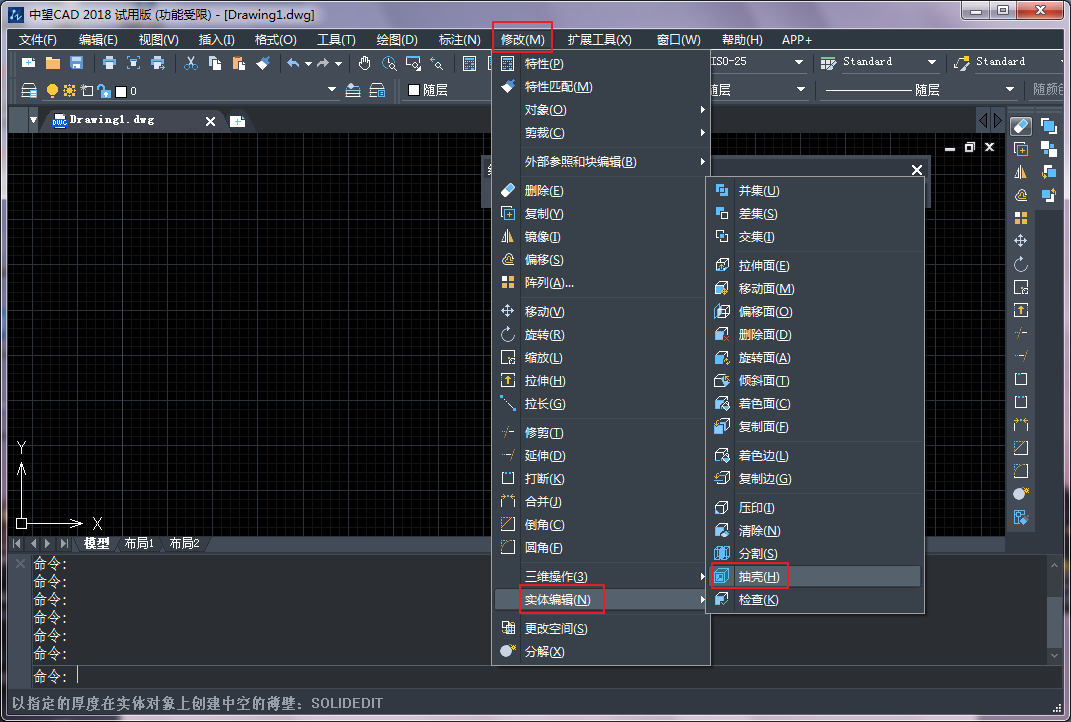

在中望CAD专业版中,依次选择【修改】——【实体编辑】——【抽壳】。 CAD中抽壳的作用和调用方法

通过以上任意一种方法执行实体【抽壳】后,可选择保留所有面执行抽壳操作(即中空实体)或删除若干面执行抽壳操作,分别介绍如下:

【删除抽壳面】

该抽壳方式通过移除面形成开放壳体。执行【抽壳】命令,在【绘图区】选取要抽壳的实体,然后选取要删除的表面并单击右键,接着输入抽壳偏移距离,按回车键,即可完成抽壳操作。

【保留抽壳面】

执行【抽壳】命令并选取了抽壳对象后,不选取删除面,直接按回车键,或者单击右键,然后输入抽壳距离,从而形成中空的抽壳效果。
