CAD设置绘图环境与图纸尺寸的方法



【绘图单位及精度的设置】:【图形单位】命令主要用于设置长度单位、角度单位、角度方向以及各自的精度等参数,执行【图形单位】命令主要的方式有:在命令行输入UNITS并按回车键,或直接输入英文简写UN;还可以在顶部菜单栏选择【格式】——【菜单】。下面是图形单位设置的具体过程,操作如下。



1.       新建空白文件。

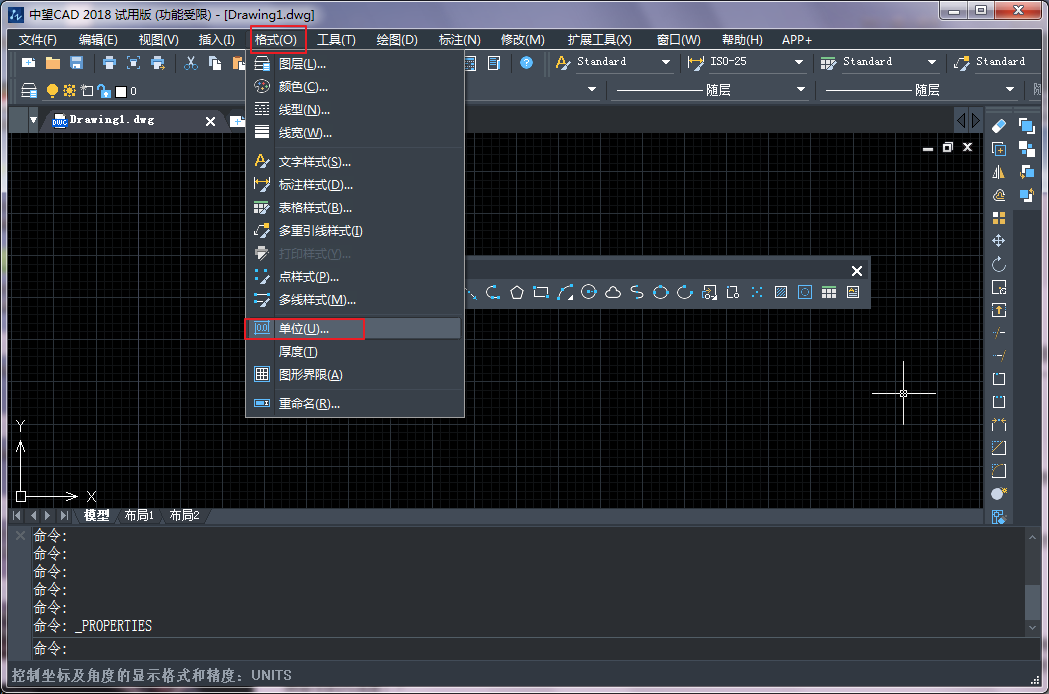

2.       执行【格式】——【单位】命令,打开【图形单位】对话框。



CAD设置绘图环境与图纸尺寸的方法



3.       在【长度】选项组中单击【类型】下拉按钮,以设置长度的类型,默认为小数。(中望CAD提供了建筑、小数、工程、分数和科学5种长度类型,在【类型】下拉列表中可以选择需要的长度类型。)



CAD设置绘图环境与图纸尺寸的方法



4.       展开【精度】下拉列表,设置单位的精度。



CAD设置绘图环境与图纸尺寸的方法



5.       在【角度】选项组中单击【类型】下拉按钮,设置角度的类型,默认为十进制度数;展开【精度】下拉列表,设置角度的精度,默认为0,用户可以你根据自己的需要进行调整。

6.       在【插入时的缩放单位】选项组中用于确定拖放内容的单位,默认为毫米。



CAD设置绘图环境与图纸尺寸的方法



7.       设置角度的基准方向,单击对话框底部的【方向】按钮,打开如下图所示的对话框,用来设置角度测量的起始位置。



CAD设置绘图环境与图纸尺寸的方法



【绘图区域的设置与显示】:所谓图形界限,也就是指绘图的区域,相当于手工绘图时事先准备的图纸。设置图形界限最实用的一个目的,就是为了满足不同范围的图形在有限绘图区窗口中的恰当显示,以方便窗口的调整及用户的编辑等。执行图形界限命令的方法是:

在命令行输入limits

执行【格式】——【图形界限】命令。



CAD设置绘图环境与图纸尺寸的方法



当设置了图形界限之后,可以开启状态栏上的捕捉功能,通过栅格点,可以将图形界限直观地显示出来。
