CAD多线与多线样式的设置



多线是由两条或两条以上的平行元素构成的复合线对象,并且每条平行线元素的线型、颜色以及间距都是可以设置的,在默认设置下,所绘制的多线是由两条平行元素构成的。执行多线命令的方式有:

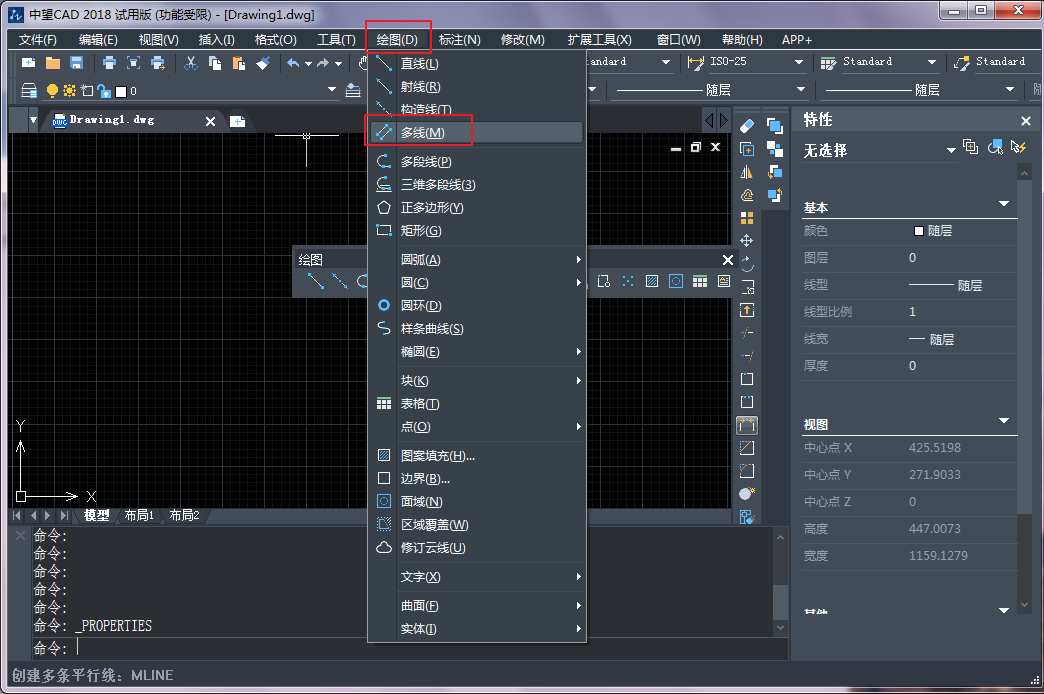

执行【绘图】——【多线】命令。



CAD多线与多线样式的设置



在命令行输入MLINE或ML后按enter键。



多线命令常常被用于绘制墙线、阳台线、道路和管道线。巧妙使用【比例】选项,可以绘制不同宽度的多线。默认比例为20个绘图单位。另外,如果用户输入的比例值为负值,多条平行线的顺序会发生反转。巧妙使用【样式】选项,可以随意更改当前的多线样式;【闭合】选项用于绘制闭合的多线。



在多线命令的提示中,【对正】选项用于设置多线的对正方式,包括上对正、下对正和中心对正。如果当前多线的对正方式不符合用户要求的话,可在命令行中输入J以激活该选项,命令行将提示“输入对正类型”以提示用户输入多线的对正方式。



CAD多线与多线样式的设置

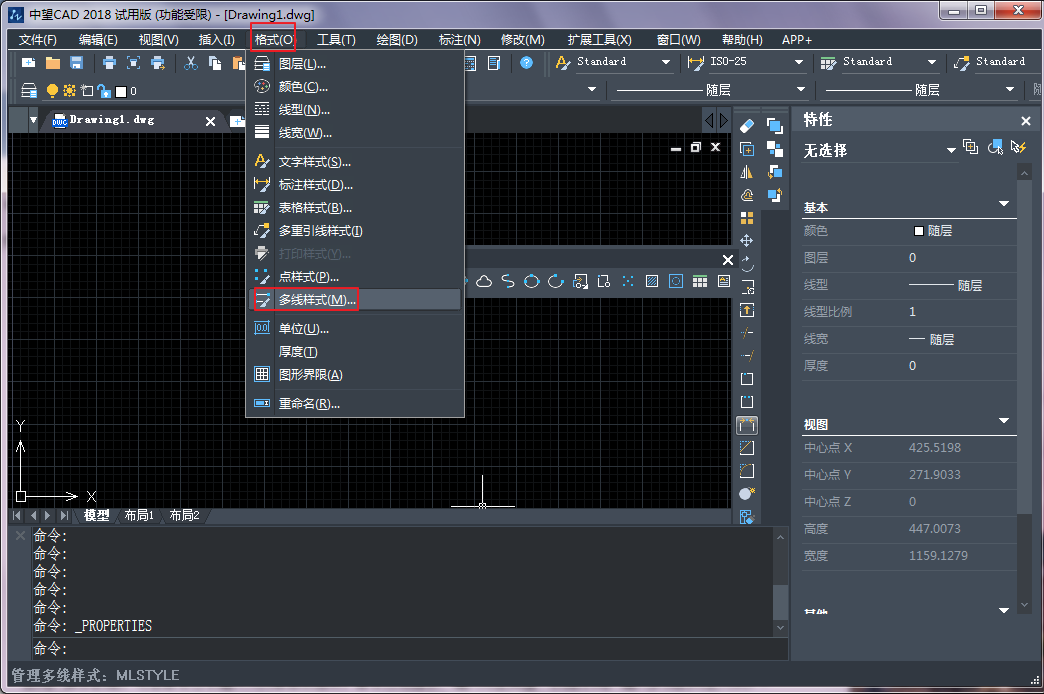

使用系统默认的多线样式,只能绘制由两条平行元素构成的多线,如果用户需要绘制其他样式的多线时,需要使用多线样式命令来进行设置。调用该命令的方法是在命令行输入MLSTYLE或者选择【格式】——【多线样式】。如上图所示。
