CAD画不同类型的矩形



矩形是大家都不陌生的一个形状,官方定义是由3条直线元素组合而成的闭合对象,中望CAD将其看成是一条闭合的多段线。按照CAD的“理解方式”,大家应该可以猜出绘制矩形的一个方法:使用多段线。但是这个方法会比较麻烦,因为涉及到平行、垂直,大家徒手画很难画得精确。



下面我们来看绘制矩形的一般方法:

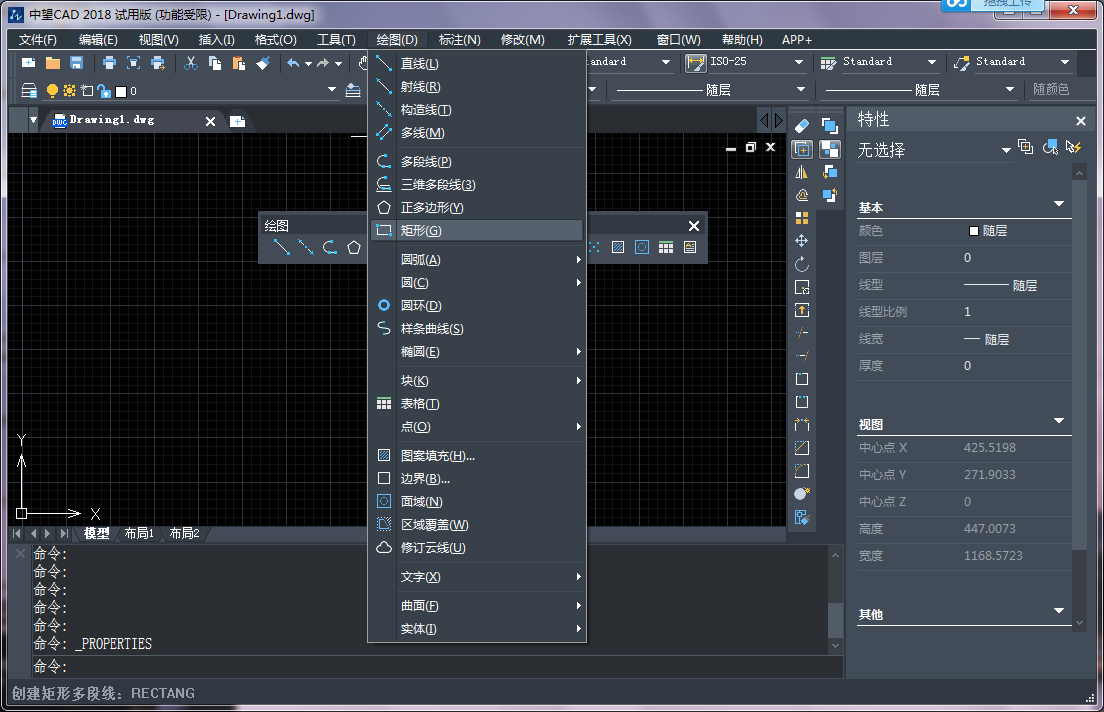

执行【绘图】——【矩形】命令;



CAD画不同类型的矩形



单击绘图区的矩形按钮。



CAD画不同类型的矩形



在命令行输入rec或者rectangle



默认设置下,绘制矩形将采用“对角点”方式。由于矩形被看做是一条多段线,当用户编辑某一条边后,需要事先使用【分解】命令将其分解。



绘制倒角矩形:使用矩形命令中的倒角选项,可以绘制具有一定倒角特征的矩形。

绘制圆角矩形:使用矩形命令中的圆角选项,可以绘制具有一定圆角特征的矩形。

注意:【标高】选项用于设置矩形在三维空间内的基面高度,也就是距离当前坐标系的xoy坐标平面的高度;【厚度】和【宽度】选项分别用于设置矩形各边的厚度和宽度,以绘制具有一定厚度和宽度的矩形。
