CAD多邊形繪制的不同方式



在學習了用CAD畫矩形的不同方式后,我們可以來學習如何在CAD中繪制多邊形,尤其是正多邊形。大家知道,正多邊形的特征是:具有相等的邊和角。那么在CAD軟件中如何實現這些等邊和等角的繪制呢?大家可以參考下面介紹的幾種方法。



【“內接于圓”方式繪制多邊形】

由于正多邊形是一個閉合的對象,無論其內部包含多少直線元素,系統都會自動將其看做是以一個單一的對象。執行正多邊形命令主要有幾種方式:

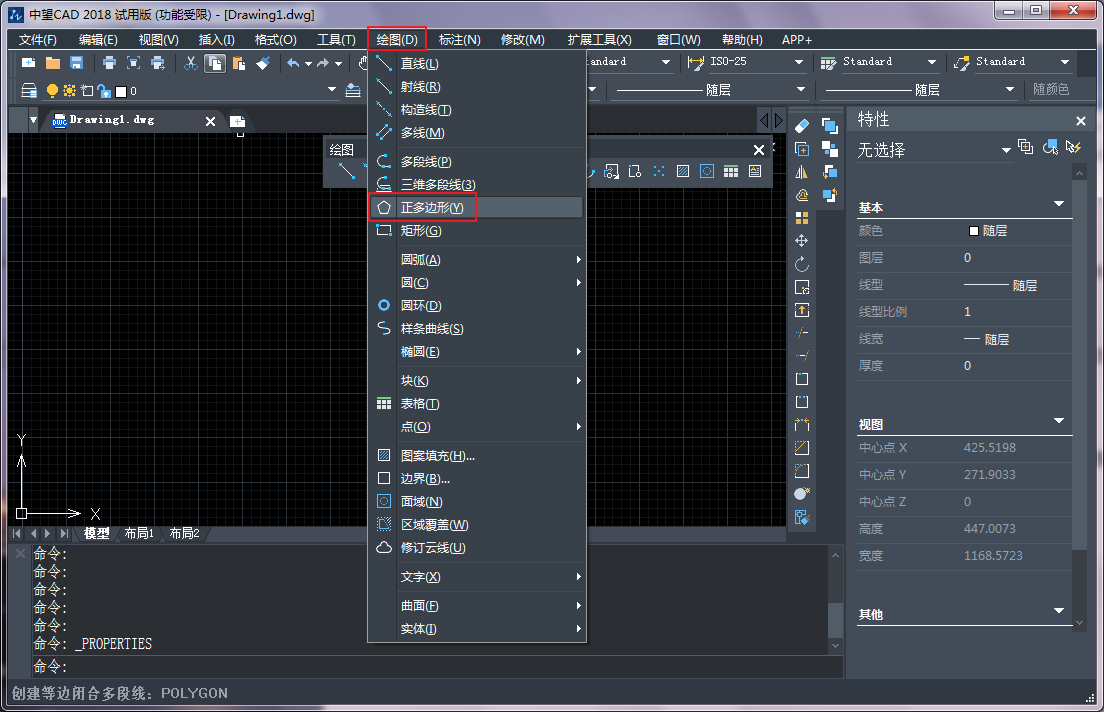

執行【繪圖】——【正多邊形】命令;



CAD多邊形繪制的不同方式



單擊繪圖工作區中的正多邊形按鈕;



 CAD多邊形繪制的不同方式


在命令行輸入POLYGON或者POL并按回車鍵確認。

在繪制正多邊形時,默認情況下將使用“內接于圓”的方式,即在指定了正多邊形的邊數和中心點后,直接輸入正多邊形外接圓的半徑,即可精確繪制正多邊形。



【“外接于圓”方式繪制多邊形】

當確定了正多邊形的邊數和中心點后,使用此種方式輸入正多邊形內切圓的半徑,即可繪制出精確地正多邊形。



【“邊”方式繪制多邊形】

此種方式是通過輸入多邊形的一條邊的邊長來精確繪制正多邊形的。在具體定位邊長時,需要分別定位出邊的兩個端點。使用“邊”方式繪制正多邊形,在指定邊的兩個端點A、B時,系統按從AB的順序以逆時針方向繪制出正多邊形。
