CAD圆角对象的创建步骤及模式设置



如果说倒角是“折断的角”,那么圆角就是“圆滑的角”。所谓圆角对象,指的是使用一段给定半径的圆弧光滑链接两条图线。一般情况下,用于圆角的图线有直线、多段线、样条曲线、构造线、射线、圆弧和椭圆弧等。下面我们先来学习圆角命令的启动。



1.       圆角命令的启动

执行圆角命令的方式主要有以下几种:

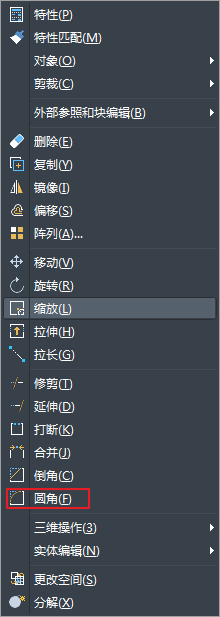

执行【修改】|【圆角】命令;



CAD圆角对象的创建步骤及模式设置



单击修改工具栏中的圆角图标 CAD圆角对象的创建步骤及模式设置 。

在命令行中输入FILLET或F后按回车键确认。

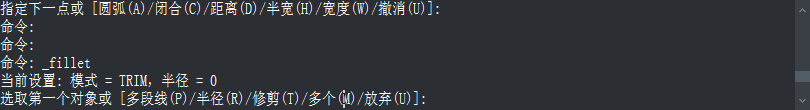

执行圆角命令后,命令行会给出如下的提示:



CAD圆角对象的创建步骤及模式设置



其中,【多个】选项用于为多个对象进行圆角处理,不需要重复执行圆角命令。如果用于圆角的图线处于同一图层中,那么圆角也处于同一图层上;如果两个圆角对象不再同一图层中,那么圆角将处于当前图层上。同样,圆角的颜色、线型和线宽也都遵循这一原则。【多段线】选项用于对多段线各相邻的元素进行圆角处理,激活该选项之后,中望CAD将以默认的圆角半径对整条多段线相邻各边进行圆角操作。



2.       设置圆角模式

与倒角命令一样,圆角命令也存在两种圆角模式,即修剪和不修剪,用户也可以通过系统变量TRIMMODE来设置圆角的修剪模式,当系统变量值设置为0时,保持对象不被修剪;当设置为1时表示圆角后修剪对象。

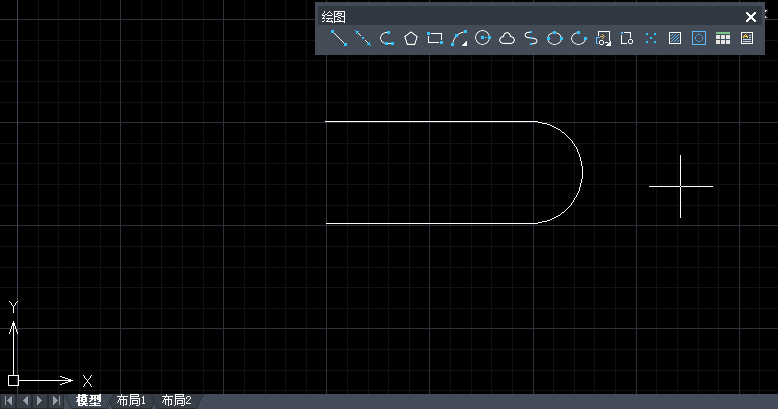

3.       平行线圆角



CAD圆角对象的创建步骤及模式设置



如果用于u圆角的图线是相互平行的,那么在执行圆角命令之后,中望CAD将不考虑当前的圆角半径,而是自动使用一条半圆弧来链接两条平行图线,半圆弧的直径为两条平行线之间的距离,如上图所示。
